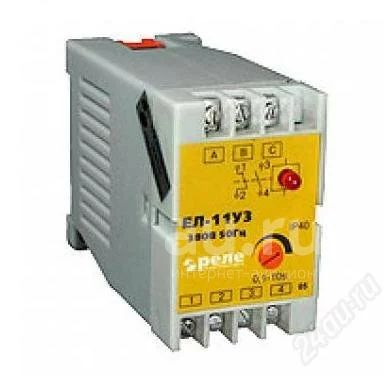

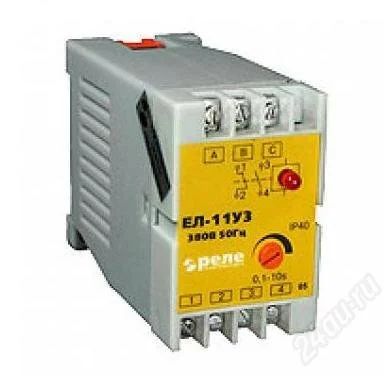

Реле контроля трехфазного напряжения ЕЛ-11
Продано.
31 июля 2012 08:35
Этот лот уже не продается, но мы нашли для вас похожие
Реле контроля трехфазного напряжения ЕЛ-11
Текущая цена
110 руб.
Блиц-цена
1 300 руб.
Текущая цена
110 руб.
Победитель
3
Блиц-цена
1 300 руб.
Продан(31 июля 2012 08:34)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Новое |
При подаче на реле симметричного трехфазного напряжения допустимой величины с прямым порядком чередования фаз на выходе логической части реле появляется последовательность импульсов с частотой и временным сдвигом, соответствующими частоте и временному сдвигу фазных напряжений.
Сравнивающая часть схемы контролирует наличие импульсов и порядок их следования и выдает сигнал на включение выходного электромагнитного реле и свечение светодиода.
При всяком недопустимом изменении трехфазного напряжения или при изменении порядка чередования фаз на выходе логической части исчезает последовательность импульсов и по истечении выдержки времени выдается сигнал на отключение выходного электромагнитного реле.
Светодиод гаснет. Значение времени срабатывания задается переменным резистором, ось которого выведена на лицевую панель реле.
Регулирование выдержки времени плавное.
Работа реле ЕЛ-12 аналогична работе реле ЕЛ-11 и отличается только параметрами допустимых изменений напряжения питания.
Работа реле ЕЛ-13 отличается тем, что его логическая часть не реагирует на изменение порядка чередования фаз и имеет фиксированную (нерегулируемую) выдержку времени.
ИНТЕРЕСУЕТ ОБМЕН!
Сравнивающая часть схемы контролирует наличие импульсов и порядок их следования и выдает сигнал на включение выходного электромагнитного реле и свечение светодиода.
При всяком недопустимом изменении трехфазного напряжения или при изменении порядка чередования фаз на выходе логической части исчезает последовательность импульсов и по истечении выдержки времени выдается сигнал на отключение выходного электромагнитного реле.
Светодиод гаснет. Значение времени срабатывания задается переменным резистором, ось которого выведена на лицевую панель реле.
Регулирование выдержки времени плавное.
Работа реле ЕЛ-12 аналогична работе реле ЕЛ-11 и отличается только параметрами допустимых изменений напряжения питания.
Работа реле ЕЛ-13 отличается тем, что его логическая часть не реагирует на изменение порядка чередования фаз и имеет фиксированную (нерегулируемую) выдержку времени.
ИНТЕРЕСУЕТ ОБМЕН!
