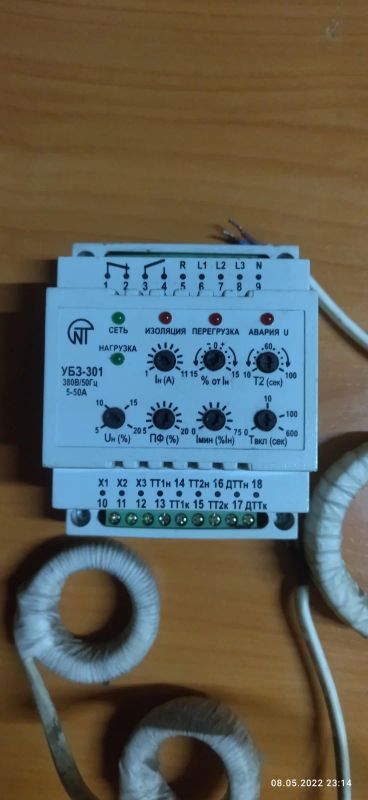

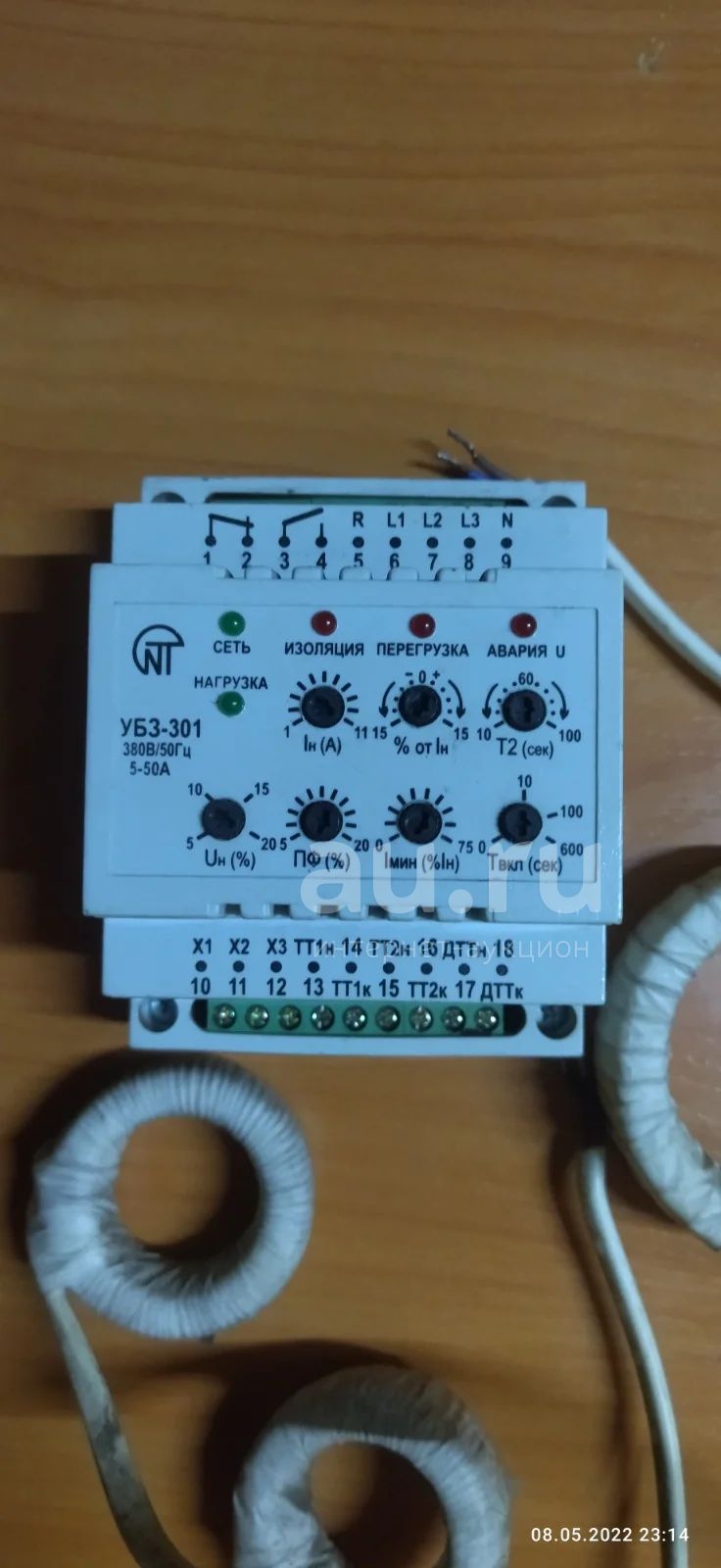

Универсальный блок защиты УБЗ-301 5-50А

Технические характеристики:

Номинальное линейное напряжение, В: 380

Частота сети, Гц: 45 - 55

Диапазон номинальных токов, А: 5-50

Диапазон выставления рабочего тока, в % от ном.: ±15

Диапазон регулирования времени при 2-х кратной перегрузке, с: 10 - 100

Диапазон регулирования порога по напряжению, в % от ном.: ±(5 - 20)

Диапазон регулирования по перекосу фаз, %: 5 - 20

Диапазон регулирования порога срабатывания по Iмин, в % от раб. (ном.): 0 - 75

Диапазон регулирования времени АПВ (Твкл), с: 0 - 600

Время первого включения нагрузки при Твкл= 0, с: 2 - 3

Время срабатывания по токовому перегрузу: по токовременной характеристике

Время срабатывания при авариях по напряжению, с: 2

Время срабатывания при авариях по току, кроме перегруза, с: 2

Фиксированная уставка срабатывания по току утечки, А: 1,0

Порог контроля сопротивления изоляции, кОм: 500±20

Гистерезис по напряжению (фазн/лин), В: 10/17

Гистерезис по теплу, % от накопленного при отключении: 33

Точность определения порога срабатывания по току, в % от Iном, не более: 2 - 3

Точность определения порога по напряжению, В, не более: 3

Точность определения перекоса фаз, %, не более: 1,5

Напряжение, при котором сохраняется работоспособность, % от ном.: 50 - 150

Потребляемая мощность (под нагрузкой), ВА, не более: 3,0

Максимальный коммутируемый ток выходных контактов, А: 5

Коммутационный ресурс выходных контактов под нагрузкой 5А, раз, не менее: 100 тыс.

Коммутационный ресурс выходных контактов под нагрузкой 1А, раз, не менее: 1 млн.

Степень защиты прибора: IP40

Степень защиты клеммника: IP20

Климатическое исполнение: УХЛ4

Диапазон рабочих температур, °С: от -35 до +55

Температура хранения, °С: от -45 до +70

Габаритные размеры: четыре модуля типа S

Монтаж на стандартную DIN-рейку 35 мм
