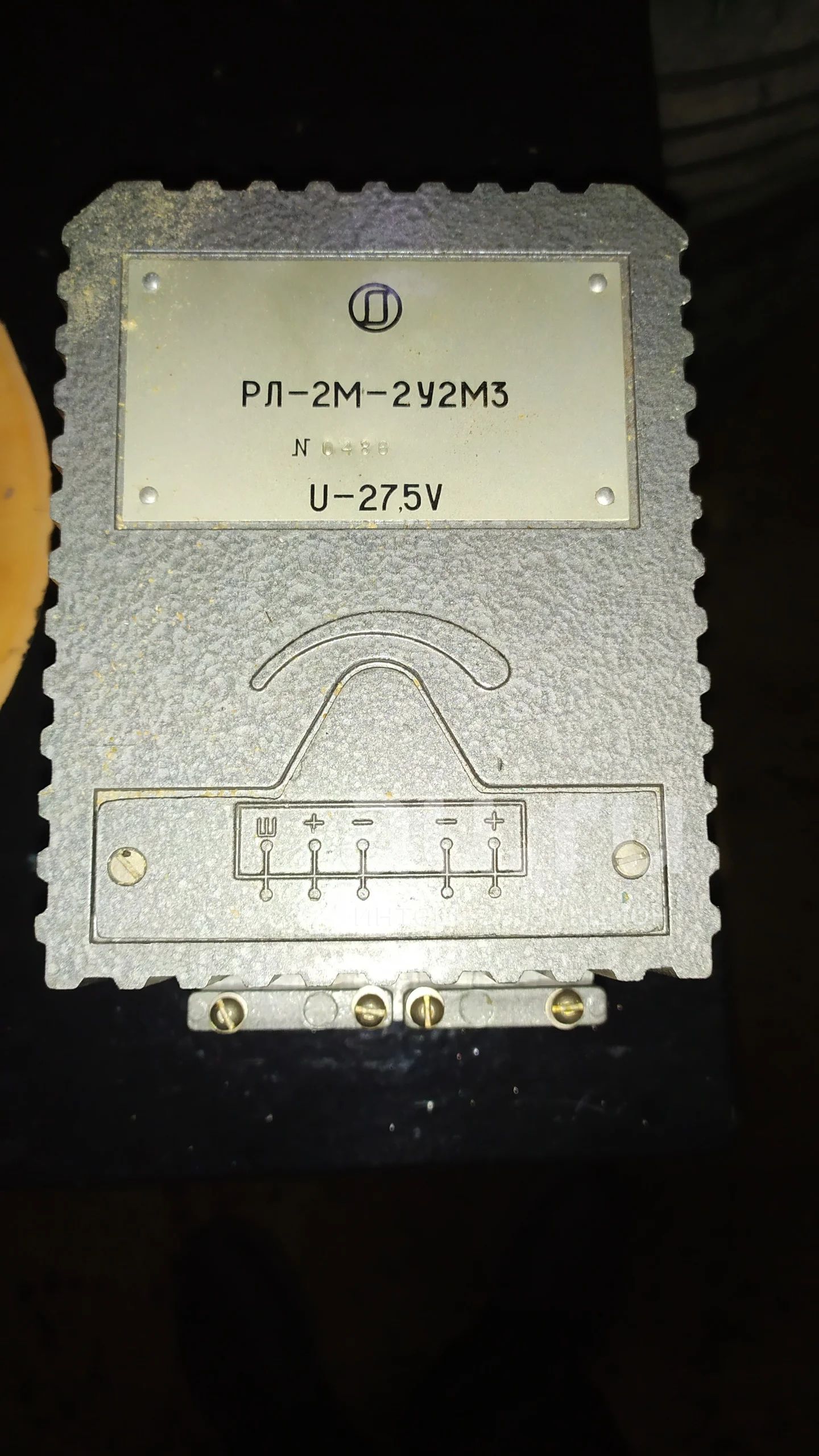

Реле Регулятор РЛ-2М-2У2М3

Регулятор РЛ-2М предназначен для: ■ поддержания постоянства напряжения генераторов серии ГСК-1500; ■ защиты генератора от полуторакратных перегрузок; ■ обеспечения параллельной работы генератора с аккумуляторной батареей и параллельной работы двух генераторов на общую нагрузку. Регулятор РЛ-2М изготавливается в исполнениях для работы в условиях умеренного (У) и тропического (Т) климата и должен эксплуатироваться под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (категория размещения 2), а также в условиях макроклиматического района с умеренно холодным морским климатом (М) и в макроклиматических районах как с умеренно холодным, так и с тропическим морским климатом (ОМ) при эксплуатации в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий (категория размещения 3). Запрещается работа регулятора РЛ-2М на частоте вращения генератора менее 3300 об/мин и без аккумуляторной батареи. Регулятор РЛ-2М выпускается отрегулированным на напряжение 27,5 V. На верхней плате регулятора РЛ-2М имеется потенциометр уставки напряжения генератора. Винтовые зажимы регулятора РЛ-2М выполнены с подпружиненными контактами для предохранения от самоотвинчивания. Для крепления регулятора РЛ-2М на объекте имеются четыре бочкообразных резиновых амортизатора, собранных на стальных втулках. Рабочее положение регулятора РЛ-2М - произвольное. Технические характеристики. В зависимости от силы номинального тока (Iном) генератора регуляторы РЛ-2М изготавливаются в трех исполнениях: ■ РЛ-2М-1 - на силу номинального тока 36,5 А; ■ РЛ-2М-2 - на силу номинального тока 54,0 А; ■ РЛ-2М-3 - на силу номинального тока 54,0 А без функции ограничения силы тока и обеспечения параллельной работы. Номинальное напряжение, поддерживаемое регулятором РЛ-2М - 27,5 V.
