801S датчик вибрации

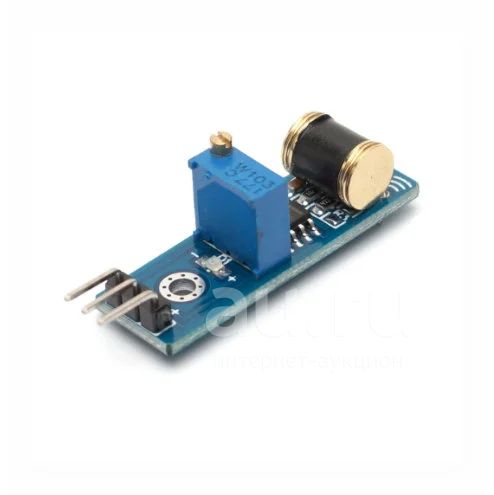

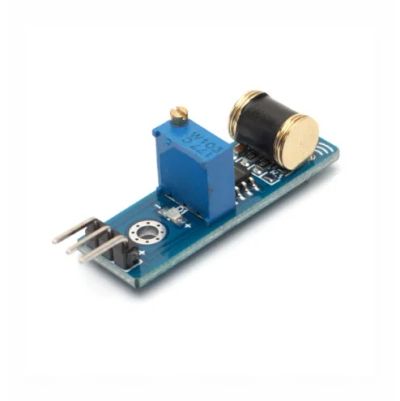

Модуль датчика вибрации 801S представляет собой чувствительный датчик обнаружения микроударов, который работает путем изменения своего сопротивления при обнаружении удара или вибрации.

• Модуль датчика вибрации 801S

• Выводит логический ВЫСОКИЙ уровень, когда модуль обнаруживает вибрацию
• Встроенный светодиодный индикатор
• Покрытие из сплава золота обеспечивает долгий срок службы датчика.
• Совместимость с логикой 3,3 В и 5 В

Датчик работает в любом положении и чрезвычайно чувствителен к любому типу движения, например легкому постукиванию или вибрации. В отличие от многих датчиков, в которых используется механический переключающий элемент, в этом датчике используется резистивный элемент, сопротивление которого изменяется при движении.

Выход модуля обычно НИЗКИЙ и выдает серию случайных ВЫСОКИХ импульсов при обнаружении вибрации или удара. Встроенный светодиод обычно горит и моментально гаснет или начинает мигать при обнаружении удара. Может потребоваться до 2 секунд, чтобы выходной сигнал вернулся к устойчивому НИЗКОМУ уровню после устранения удара/вибрации.

Мы видели два варианта этого модуля с разными значениями резисторов. Потребляемый ток составляет около 2 мА или около 10 мА при 5 В. В основном это связано со встроенным светодиодом.

Модуль включает в себя компаратор LM393 с потенциометром, позволяющим регулировать базовый уровень чувствительности. Поворот потенциометра против часовой стрелки увеличивает чувствительность.

Вес 5 g

Габариты 35 x 11 x 13 mm

Рабочее напряжение: от 3 до 5 В (DC)

Предельное напряжение питания: от 3 до + 6.5 В

Минимальное потребление по току: 5 мА

Тип логической микросхемы на выходе: TTL

Чувствительность: Регулируемая

Тип компаратора: LM393
