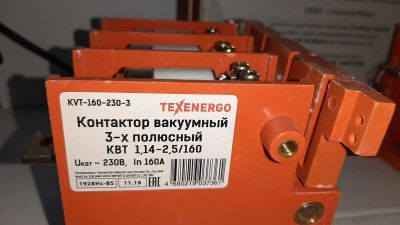

Контактор вакуумный КВТ 1,14-2,5/160, 230В, In=5 /0,5A, 2з+2р

Контакторы вакуумные КВТ 1,14-2,5/160 (Контактор Вакуумный Техэнерго) открытого исполнения с естественным воздушным охлаждением, предназначены для включения и отключения приемников электрической энергии переменного тока с номинальным рабочим напряжением до 1140В и номинальным рабочим током 160А. Новый!!

(Реализуем остатки по ценам 2003 года.)

Отличительной особенностью контакторов является вакуумная камера в которой расположены силовые контакты. За счет нахождения контактов в вакуууме гашение дуги происходит наиболее эффективным способом, поэтому вакуумные контакторы характеризуются небольшими габаритными размерами и малой массой. Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание. При этом силовые контакты не подвержены влиянию внешней среды, как загрязнение, попадание посторонних веществ, влажности и т.п., что сказывается на надежности и эффективности работы контактора, в результате чего контактор имеет повышенный рабочий ресурс. Современные технологии изгодовления вакуумных контакторов позволили снизить их себестоимость и сделать их доступными для основной массы потребителей.

Вакуумный контактор является искробезопасным аппаратом т.к. его силовые контакты расположены в закрытой керамической вакуумной камере и его можно применять в горнодобывающей, металлургической, нефтяной, химической промышленности и там где необходимо обеспечение и соблюдение норм безопасности.

Контактор КВТ-1,14 имеет в цепи управления две катушки постоянного тока, выпрямительный мост и разъем для подачи напряжения управления, как переменного, так и постоянного тока (см. схему управления в паспорте на изделие), что позволяет использовать аппарат при различных типах источников питания. Катушки управления при включении контактора переходят в режим удержания при пониженной мощности потребления электрической энергии.

Контакторы предназначены для работы в следующих режимах:

продолжительном;

прерывисто-продолжительном;

кратковременном;

повторно-кратковременном

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Номинальное напряжение главной цепи: до 1,14кВ, 50-60Гц

Номинальный ток главной цепи контактора: 160А

Напряжение управления:

- переменного тока: 220В, 50Гц;

- постоянного тока: =220В;

- допустимое отклонение напряжения управления не более 20%, расширенная электромагнитная защита

Предельная отключающая способность: 2500А

Число полюсов: 3

Число срабатываний при продолжительном режиме работы для АС-3 600 раз/ч., для АС-4 300 раз/ч.

Число срабатываний при кратковременном режиме работы 2000 раз/ч.

Вспомогательные контакты (блок-контакты): 2з+2р

Вакуумная камера: керамическая

Коммутационная износостойкость для АС-4: 600 тыс.

Механическая износостойкость: 3 млн.

Продолжительность включения - 40%; не более для АС3

Продолжительность включения - 15%; не более для АС4

РАБОЧИЕ УСЛОВИЯ

высота над уровнем моря не более 2000 м.

температура окружающей среды: не более +40С, при этом средняя температура за 24-часовой период не должна быть выше +35С, минимальная температура не менее -5С.

средняя относительная влажность за месяц не более 90% при температуре +25С.

наклон в вертикальной плоскости при монтаже не более 15 градусов

отсутствие значительных ударов и вибрации.

окружающая с реда не должна содержать большого колличества газов и пыли, не вызывать коррозии металлов и нарушения диэлектрических свойств, должна отсутствовать угроза взрыва.

недопустимо прямое попадание дождя и снега.

класс загрязнения окружающей среды 3.

Цена указана за 1 шт, в наличии 4 шт
