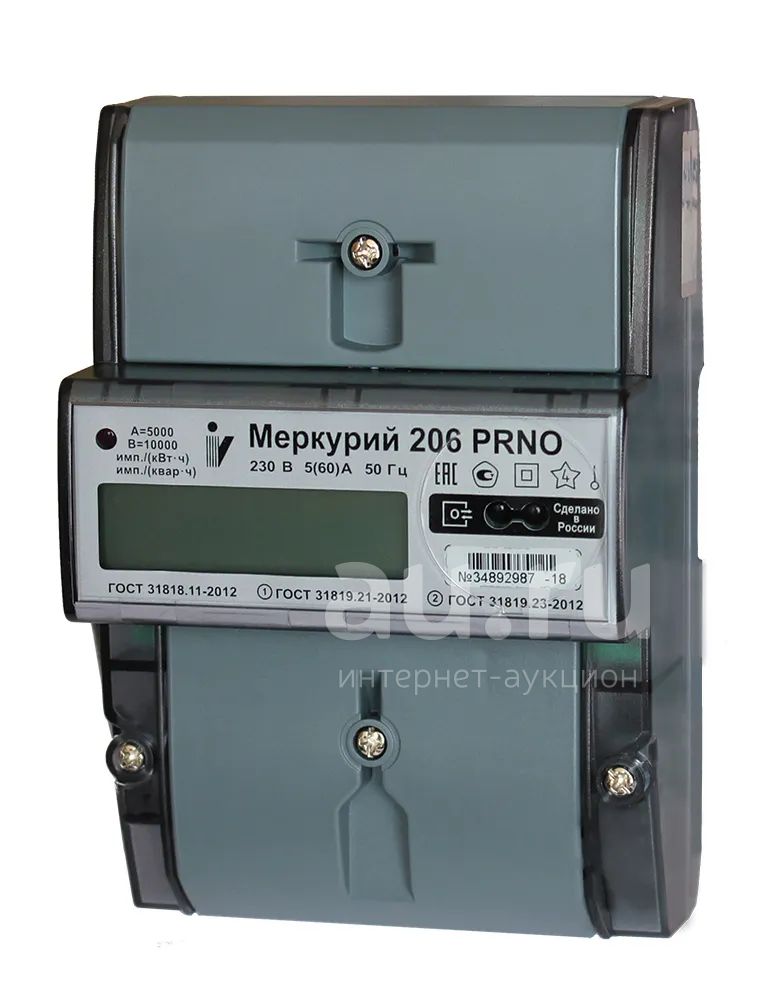

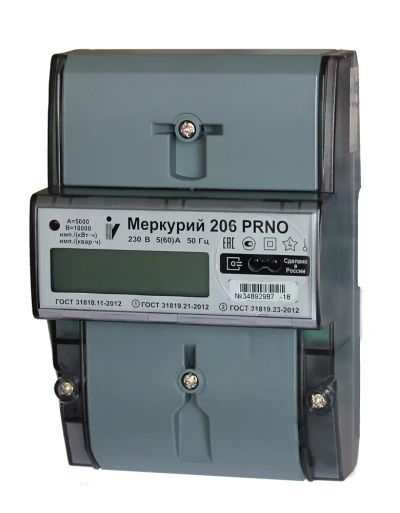

1ф Меркурий 206 PRSNO 5(60)А мн.т. оптопрт, RS-485, реле, эл. пломба, профиль, DIN

Счетчики предназначены для учета активной и реактивной электроэнергии в однофазных сетях переменного тока и могут эксплуатироваться как автономно, так и в составе систем автоматизированного сбора данных.


Функциональные возможности:

Учёт активной и реактивной энергии в многотарифном (до 4-м тарифов) или однотарифном режимах.

Хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей учётной информации:
активной и реактивной энергии нарастающим итогом по каждому тарифу и по сумме;
активной и реактивной энергии на начало каждого из 12-и предыдущих месяцев по каждому из тарифов и по сумме;

Хранение архивной информации считываемой через цифровые интерфейсы:
суточных срезов активной энергии в течении 6 месяцев;
месячных срезов активной энергии в течении 4 лет;

Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:
мгновенные значения активной и реактивной мощности и зафиксированный максимум;
действующие значения фазного тока и напряжения и их максимумы;
частоту сети

Контроль нагрузки посредством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера.
Контроль осуществляется двумя способами:
импульсным выходом;
через встроенное реле (для счётчика с индексом «О» в условном обозначении).

Формирование профиля мощности нагрузки в виде массива мощностей активной энергии усреднённых на 30 минутных интервалах . Глубина хранения архива составляет 6 месяцев.

Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются:
время включения выключения счётчика
время вскрытия / закрытия прибора
время, дата и код параметризации.

Наличие журнала показателей качества электроэнергии (ПКЭ) кольцевого по 256 записи на каждое событие в котором фиксируются:
время выхода\возврата напряжения за НДЗ и ПДЗ;
время выхода\возврата частоты за НДЗ и ПДЗ.
Отличительными особенностями данного счётчика являются:

- управление режимами индикации через фотодиод оптопорта

- наличие встроенного реле отключения нагрузки.


Технические особенности
датчик тока - шунт (не чувствителен к воздействию магнитным полем и учитывает постоянную составляющую) в цепи фазы;
наличие цифровых интерфейсов: оптопорт в любой модификации; дополнительно RS-485 или PLC-I;
внешнее питание интерфейса RS-485 +6...12 В;
многофункциональный импульсный выход для телеметрии, поверки и управления устройством отключения нагрузки;
встроенное реле отключения нагрузки на ток 60А;
электроная пломба;
крепление на рейку.
