Реле Рмуг рс4.523.403

РМУГ РС4.523.403 представляет собой герметичное реле. Для этого в запаянный, металлический кожух вставили круглый стеклянный цоколь и в него вварили 14 крючков для пайки из ковара для вывода цепей контактных пружин и катушки. Реле может устанавливаться как на плату, так и на навесной монтаж, способ присоединения проводников-заднее, про помощи пайки. Для крепления на основании реле имеются три болта с гайками. После внутреннего монтажа и запайки, реле заполняется сухим азотом. С наружи корпус красится серой краской и с боку пропечатывается схема подключения наименование и паспорт. Внутри реле устанавливаются четыре группы контактов с различной схемой переключения в зависимости от паспорта изделия. Возможны варианты от 1 до 2-х замыкающих, 1 размыкающий, и 1, 2 или 4 переключающих контактов, в нашем реле РМУГ РС4.523.403 имеет 4 переключающих контакта ( п ).

РМУГ- реле малогабаритное, управляющее, герметичное

Напряжение питания катушки 83 В

Сопротивление катушки 5000 Ом

Сопротивление контактов 0,6 Ом

Максимальный ток коммутации 1 А

Время срабатывания 25 мс

Время отпускания 5 мс

Нагрузка активная, индуктивная

Потребляемый ток 110 мА

Число контактов 4п

Окружающая температура -60 до + 85 С

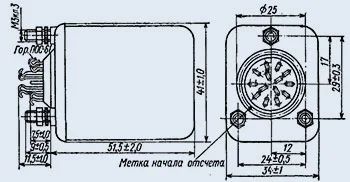

Габариты 51,5х34х42мм

Масса 160 г
