Экспонометр

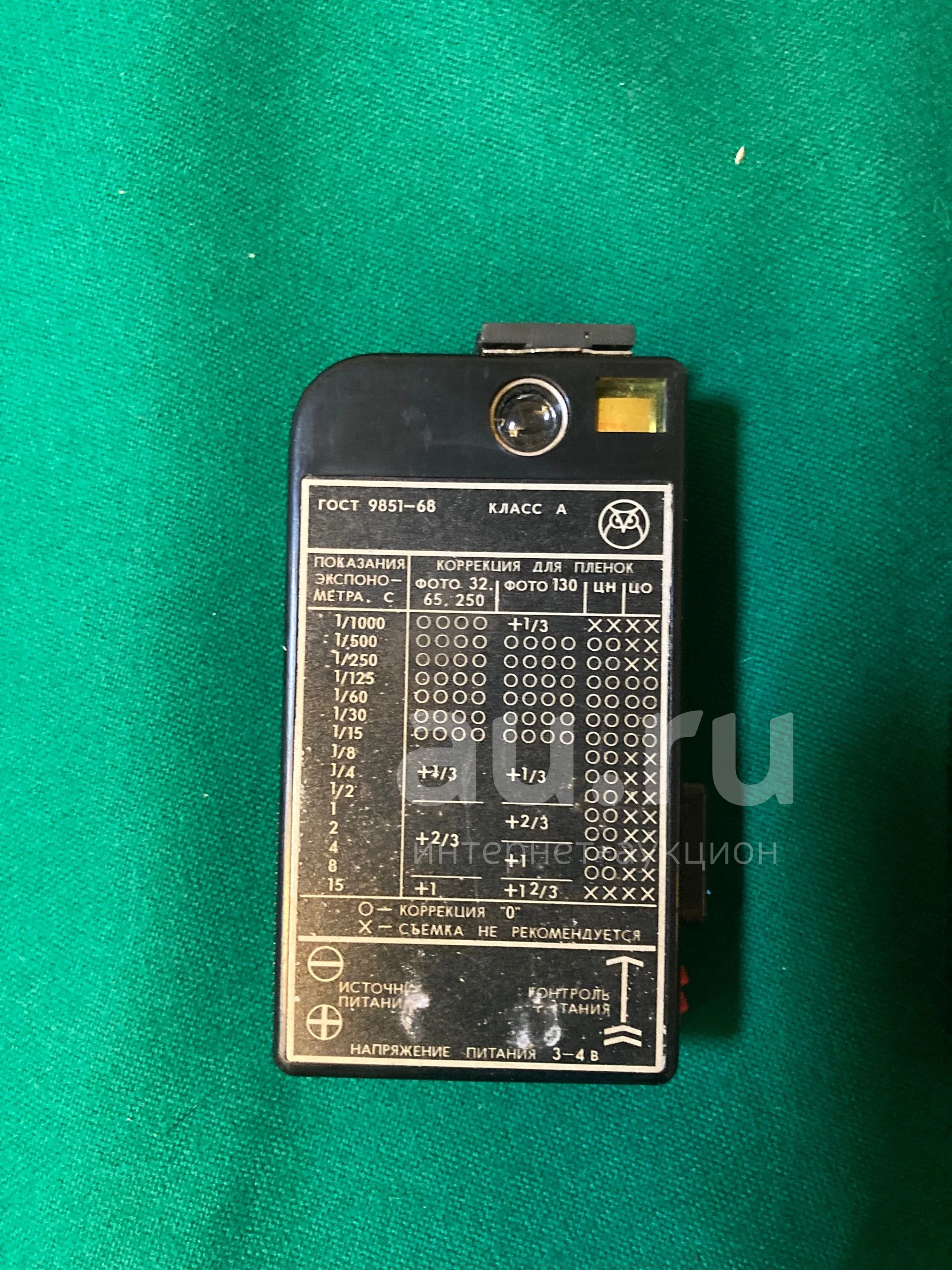

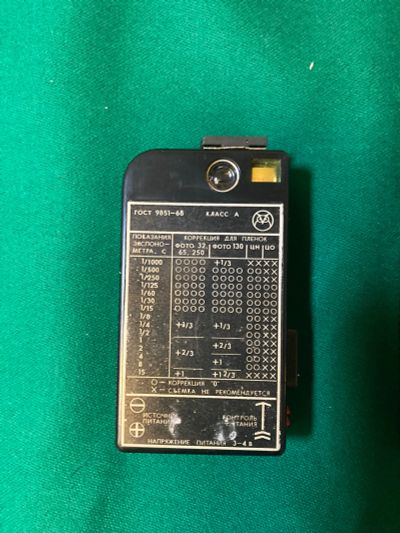

Экспонометр фотоэлектрический "Свердловск-4" (см. рисунок) предназначен для определения условий экспонирования (относительного отверстия объектива и выдержки или их сочетания для заданной светочувствительности фотоматериала) путем измерения освещенности или средней яркости фотографируемого объекта при фото- и киносъемках на черно-белые и цветные фотоматериалы.

Конструкция

Экспонометр состоит из светочувствительного элемента с объективом, электрической схемы с индикатором на светодиоде, калькулятора, источника питания и пластмассового корпуса. В качестве светочувствительного элемента применяется сернистокадмиевый фоторезистор. Точность прибора — класс А по ГОСТ 9851—68. Источником питания в экспонометре служит секция ЗРЦ53, могут быть также использованы три элемента 316, помещаемые в специальную приставку, входящую в комплект прибора.

Сведения о надежности

Вероятность безотказной работы экспонометра в течение 500 ч —не менее 0,8 при доверительной вероятности 0,8.

Угол восприятия, град. 18+2

Измеряемая яркость, кд/м2 0,78—12800

Измеряемая освещенность, лк 20—328000

Шкала светочувствительности, ед. ГОСТ 1-2000

Шкала выдержек, с 1/2000—7200

Шкала диафрагм 1-45

Шкала частоты киносъемки, кадр/с 8, 16, 32, 64, 128

Шкала коррекции, ступени ±1,5

Габариты, мм:

приставки 51X21X91

экспонометра 58X24X100

Масса (без приставки), кг. 0,12
