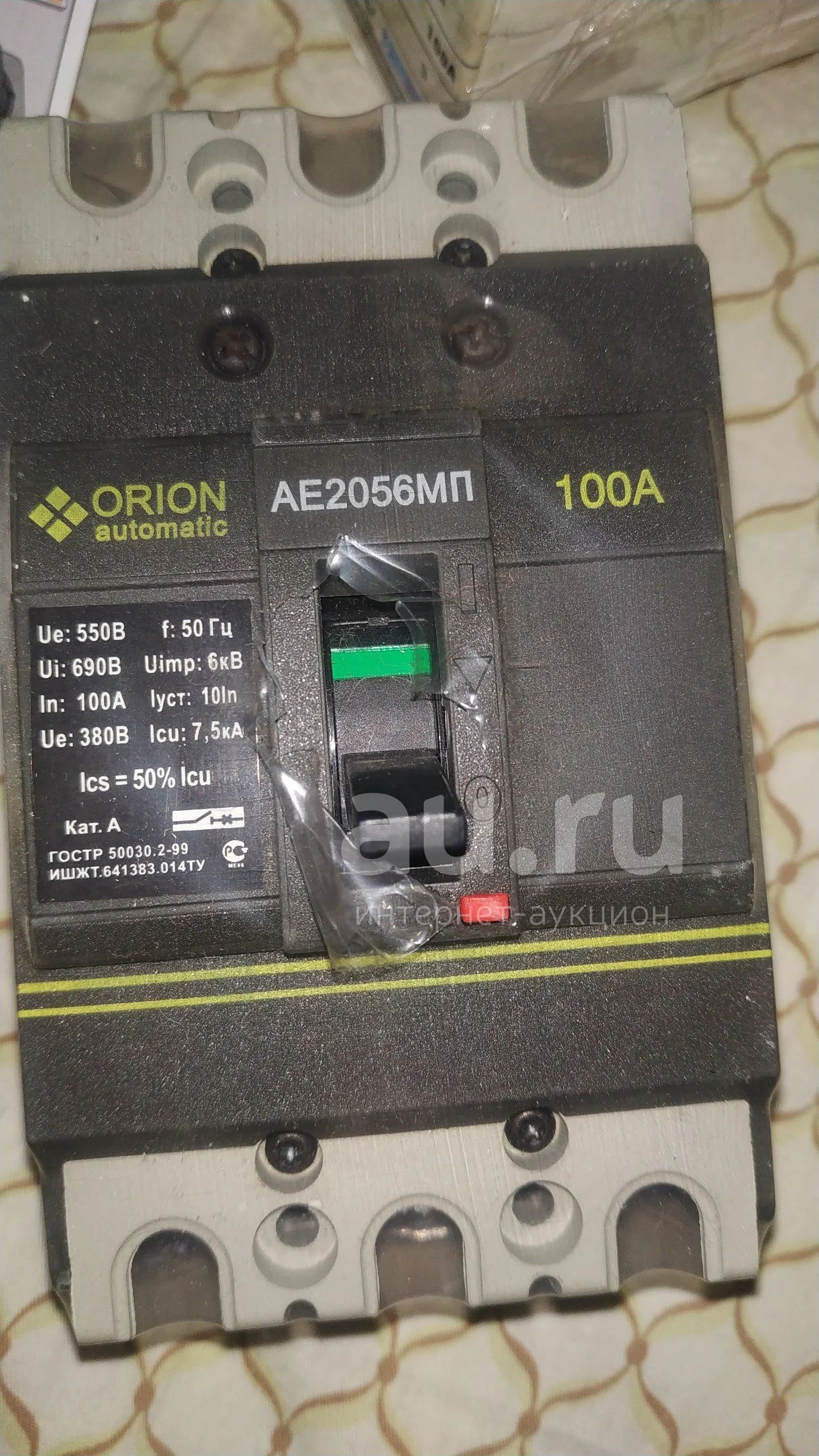

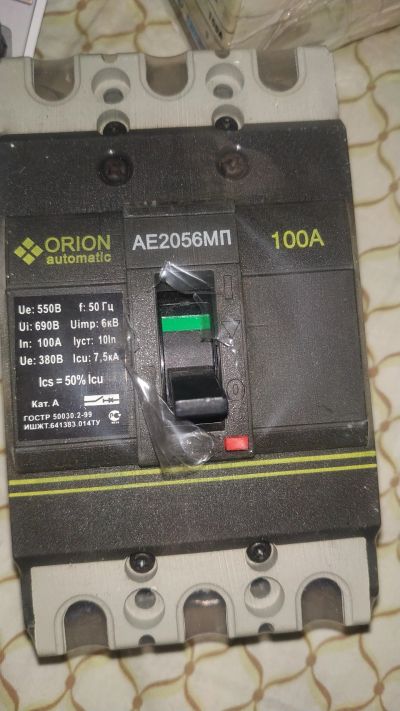

Автоматический выключатель AE 2056 МП «ORION automatic»

Автоматический выключатель AE 2056 МП «ORION automatic»

Автоматический выключатель AE 2056 МП «ORION automatic» используются в электрических цепях переменного тока до 100 А, частотой 50Гц напряжением до 660В для проведения тока в нормальном режиме, нечастых коммутаций (до 30 раз в сутки), защиты электрических цепей и оборудования от сверхтоков.

Выключатели имеют небольшие габариты и современный дизайн.

Различаются максимальным значением коммутируемого тока, сечением элементов токоведущих частей защиты от сверхтоков и величиной композитных напаек на контактах силовой цепи.

Конструкция и принцип действия Корпус выключателей состоит из основания и крышки, выполненных из литьевой пластической массы, не поддерживающей горение.

В основании установлены вводные и выводные клеммы с винтовыми зажимами, механизм управления подвижными силовыми контактами с элементами независимого расцепления, термобиметаллические и электромагнитные расцепители сверхтоков, которые воздействуют на общую рейку сброса механизма независимого расцепления.

Ламели подвижных и неподвижных контактов оснащены напайками из серебросодержащего композита.

При взведении рукоятки управления замыкаются контакты силовой цепи и создается путь протекания тока нагрузки трех фаз.

Если в какой-то из фаз возникает перегрузка, происходит плавный нагрев соответствующей термобиметаллической пластины, которая, изгибаясь, воздействует на общую рейку сброса механизма независимого расцепления.

В случае короткого замыкания срабатывает электромагнитный расцепитель, обладающий значительно большим быстродействием.

Электрически тепловой и электромагнитный расцепители включены последовательно и их характеристики суммируются.

Преимущества простота установки на плоскую панель с помощью винтов; возможность установки на монтажную (din) рейку с использованием переходника; малые габариты (130х75х81мм); наличие кнопки «Teст» для проверки функционирования механизма выключателя; полный комплект дополнительных аксессуаров: независимый и минимальный расцепители, свободные контакты (заказываются отдельно); индивидуальная упаковка.

Выключатели соответствуют ГОСТ Р 50030.2-99. Изготавливаются по ТУ 3422 – 001 – 18987877 – 2014

Технические характеристики номинальный ток, 100А

Номинальное напряжение изоляции, 660 В Номинальное напряжение, 400 В

Предельная коммутационная способность при U = Uн, (кА) 10

Категория применения A

Износостойкость, циклов В/О Механическая 8500

Электрическая 4000

Уставка по току электромагнитного расцепителя 10 ln
