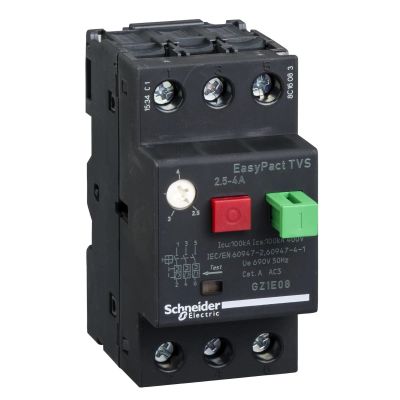

Автоматический выключатель Schneider Electric EasyPact GZ1E08
Автоматический выключатель Schneider Electric EasyPact GZ1E08
Описание
Состояние | Новое |
Вид | Предохранитель автоматический |
Производитель | Schneider Electric (SchE) |
Наибольший ток, А | 4 |
Количество полюсов | Трехполюсный |
Количество фаз | Трёхфазный |
• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются с помощью болтового или винтового соединения. Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
Бренд: Schneider ElectricСерия: EASYPACT
Номинальное напряжение с, В: 690 В
Номинальное напряжение по, В: 690 В
Конструктивное исполнение: Комплектное устройство в корпусе
Степень защиты IP: IP20 Ширина, мм: 44.5 мм
Высота, мм: 89 мм
Количество полюсов: 3
Глубина: 78 мм
Тип элемента управления: Кнопка нажимная
Тип присоединения главной электрической цепи: Винтовое соединение
Номинальная мощность при AC-3, 400 В: 1.5 кВт
Со встроенным вспомогательным выключателем: Нет
Номинальный ток длительной нагрузки Iu: 4 А
Со встроенным расцепителем минимального напряжения: Нет
Диапазон настройки устройства защиты от перегрузки с, А: 2.5 А
Диапазон настройки устройства защиты от перегрузки по, А: 4 А
Система расцепления: Термомагнитная
Номинальная мощность в рабочем режиме AC-3, 230 В, кВт: 0.75 кВт
Номинальная предел.наибольшая отключающ.способность Icu при 400В перемен.тока AC, кА: 100 кА
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с, А: 51 А
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по, А: 51 А
Чувствительный к обрыву фазы: Нет
