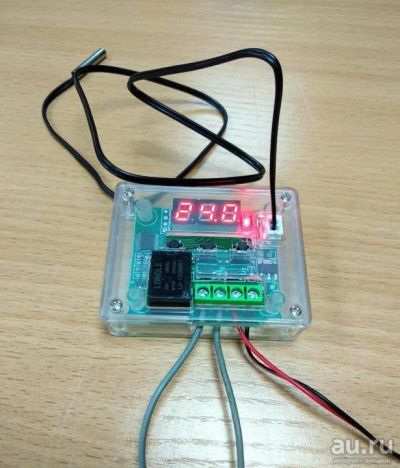

Электронный термостат терморегулятор W1209 в кейсе

Терморегулятор работает от постоянного напряжения 12 вольт. Максимальный ток нагрузки: 16 вольт постоянного напряжения (DC) до 20 ампер, 240 вольт переменного напряжения (AC) до 5 ампер.

Ток потребления термостата в режиме отключенного реле 19мА, включенного 68мА (при питающем напряжении 12,5В).

Термостат позволяет поддерживать определённую температуры с заданной точностью. Диапазон установки и отображения температур -50ºС до +110ºС. Красный светодиодный 3-х разрядный дисплей размером 22x10 мм показывает температуру до десятых долей градуса.

Температуру ниже -10ºС (до -50ºС) и выше 100ºС (до 110ºС) отображает без десятичных долей. Красный светодиод на плате дублирует включение реле. Имеет 3 кнопки управления: set, +, — .

Выносной термодатчик (термопара) длинной 30 см.

Размеры платы: 50x40x16мм.

Настройка параметров:

— Температура устанавливаемая -50ºС до 110ºС, по умолчанию 28ºС

— P1 гистерезис переключения 0,1 — 15,0ºС, по умолчанию 2,0ºС

— P2 максимальная устанавливаемая температуры -45ºС 110ºС, по умолчанию 110ºС. Позволяет сузить диапазон установки с верху.

— P3 минимальная установка температуры -50ºС 105ºС, по умолчанию -50ºС. Позволяет сузить диапазон установки снизу

— P4 коррекция измеряемой температуры -7,0ºС до 7,0ºС, по умолчанию 0,0ºС

Позволяет проводить простейшую калибровку для повышения точности измерения (только сдвиг характеристик).

— P5 задержка срабатывания в минутах 0 - 10 мин, по умолчанию 0 мин

Необходима для задержки срабатывания на включение.

— P6 ограничение отображаемой температуры сверху (перегрев) 0ºС-110ºС, по умолчанию OFF

— Режим работы С (охладитель) либо H (нагреватель), по умолчанию С.

В режиме C (охлаждение) работает так: пока температура ниже установки, контакты реле разомкнуты, по достижении заданной температуры контакты реле замыкаются и остаются в таком положении до снижения температуры на величину установленного гистерезиса (по умолчанию на 2ºС). В режиме H (нагрев) работает наоборот.

Если нужно скинуть настройки в состояние по умолчанию: для этого надо при очередном включении питания удерживать нажатыми кнопки + и -.

Все настройки сохраняются после отключения питания.
