Комплект трех-диапазонный усилитель Lintratek KW20C-GDW, 900, 1800 и 2100 МГц

Трех-диапазонный повторитель Lintratek KW20C-GDW сигнала в диапазонах 900 МГц, 1800 МГц и 2100 МГц сотовой сети GSM (GPRS, EDGE), DCS (GSM1800, LTE band 3) и 3G (WCDMA, UMTS, HSPA) предназначен для улучшения сотового покрытия в местах, изолированных от передающих антенн (базовых станций) операторов сотовой связи.

Сочетание диапазонов GSM-900, DCS-1800 и WCDMA-2100 является самым универсальным для обеспечения голосовой связи, поскольку диапазоны 900 МГц и 1800 МГц используется подавляющим большинством операторов для голосовой связи и поддерживается практически всеми GSM-устройствами (телефонами, мобильными терминалами, автоматикой), кроме того диапазон 1800 МГц может использоваться для 4G-связи (LTE band 3). Диапазон 2100 МГц используется большинством операторов для передачи голоса и соединения с Интернет по технологии 3G.

Данный репитер позволяет создать или улучшить возможность приема сотовых телефонов и модемов в таких местах как подземные гаражи, изолированные металлические ангары, загородные дома, садовые участки.

Шкалы уровня сигнала позволяют приблизительно отюстировать антенну и обнаружить самовозбуждение в системе. Для более точной юстировки и оценки работы необходимо использовать сотовый телефон, находящийся в зоне действия внутренней антенны.

Главным фактором правильного функционирования устройства является расположение антенн:

•

• Внешняя антенна должна располагаться вне помещения в зоне наилучшего приема сотовой связи, например, на вершине крыши загородного дома;
•

• Внутренняя антенна (вместе с репитером) должна быть размещена в зоне наихудшего (отсутствующего) приема сети сотовой связи;
•

• Внешняя и внутренняя антенны должны быть максимально удалены и изолированны друг от друга, находится на разных высотах, между ними не должно быть прямой видимости. Очень желательно наличие между ними изолирующих препятствий: железной крыши, железнобетонных перекрытий, стен, ворот...
•

• Коаксиальный кабель, которым подключаются антенны, не должен провисать, образовывать кольца. Не стоит бухтовать лишний кабель, а также допускать его сильных изгибов.
•

• Допускается подключение нескольких изолированных друг от друга внутренних антенн через делители с соответствующим волновым сопротивлением.
•

• Перед подачей питания убедитесь в том, что все антенны надежно подключены к устройству повторителя!

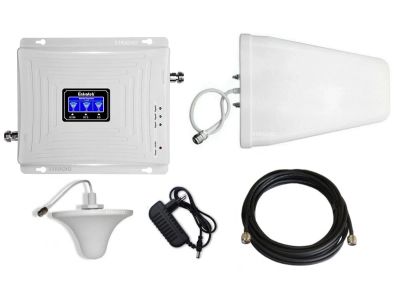

Комплект поставки:

- Усилитель KW20C-GDW

- Внешняя антенна

- Внутренняя антенна

- Кабель 10метров

- Адаптер питания

Имеется все необходимое для работы устройства и ни чего дополнительного покупать не нужно.

Показать полностью

Характеристики

Технические характеристики: Восходящий (uplink) диапазон, МГц 890—915 / 1710—1785 / 1920—1980 Нисходящий (downlink) диапазон, МГц 835—890 / 1805—1880 / 2110—2170 Рабочая полоса частот, МГц 25 / 75 / 60 Восходящее усиление (макс.), дБ 60 Нисходящее усиление (макс.), дБ 65 Восходящая мощность (макс.), дБм 15 Нисходящая мощность (макс.), дБм 20 Автоматическое ограничение усиления, дБм ≥20 Спонтанные и интермодуляционные помехи 9KHz~1GHz ≤ -36 dBm 1~12.75GHz ≤ -30 dBm Неравномерность АЧХ, дБм ≤4 Соотношение сигнал/шум при макс. усилении, дБм ≤6 Волновое сопротивление, Ом 50 КСВН ≤1,4 ВЧ-разъемы N-female (мама) Питание 12 Вольт / 8 Ватт Источник питания 12V / 2A DC Охлаждение пассивное Условия эксплуатации внутри помещения, -10...55 °C, влажность < 90% Степень защиты IP IP40 Габариты без разъемов / с разъемами, (ДхШхГ) мм 195x180x20 / 230x180x20 Вес, кг. < 1.5
