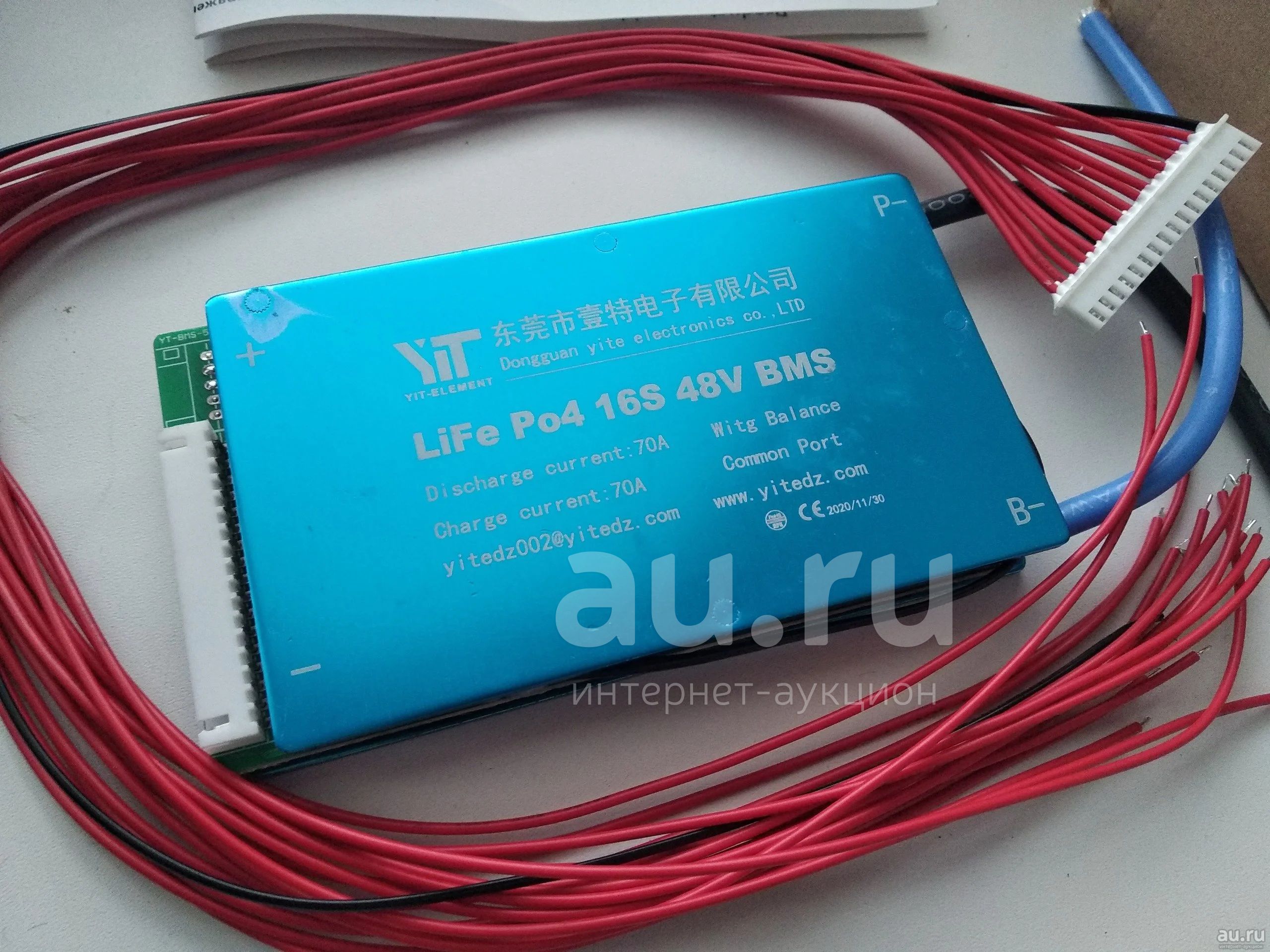

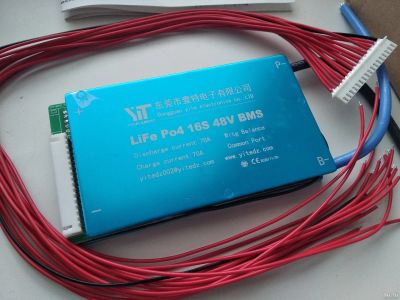

BMS 16s (БМС) Контроллер батареи LiFePo4 (Новая); плата защиты.

Плата защиты от перегрузки по току, литиевая батарея 16S, 48 В, 3,2 в

Название бренда: YIT-ELEMENT YIT

Номер модели: YT-T-16S

Applicable battery: 3.2V

Инструкция так же на русском языке.

Описание продукта:

Диапазон: Номинальное напряжение 3,2 V литиевая батарея (в том числе 18650, 26650, полимерный аккумулятор).

Функция: функция защиты от перезаряда, функция защиты от разрядки, функция защиты от перегрузки по току, функция защиты от короткого замыкания, функция управления балансом батареи, функция защиты от температуры.

Продукты: 7S или более принимает интегральную схему Zhongying, и 7S или менее принимает односекционную схему каскада.

Зарядка

Ток зарядки: такой же, как и непрерывный ток

Напряжение при зарядке:59,2 V

Защита от перезарядки защиты

Защита от перезаряда обнаружения напряжения: 3,7 V ± 0,05 V

Защита от перезаряда выпуск напряжение: 3,6 V ± 0,05 V

Задержка защиты от избыточного заряда: 600uS

Защита от разрядки

Предохранение от перенапряжения: 2,2 V ± 0,1 V

Защита от разрядки выпуск напряжение: 2,5 V ± 0,1 V

Задержка обнаружения разрядки: 600uS

Баланс

Напряжение обнаружения баланса: 3,55 в

Сбалансированное Выходное напряжение: 3,55 в

Баланс тока: 35 мА ± 5 мА

Защита от разрядки

Мгновенный ток: непрерывный ток * 2,5

Задержка обнаружения перегрузки по току: 600uS

Напряжение при разрядке: 100 мВ

Состояние защиты от перегрузки по току: Отключение нагрузки

Защита от короткого замыкания

Состояние защиты от короткого замыкания: внешняя нагрузка короткого замыкания

Задержка обнаружения короткого замыкания: 600uS

Состояние защиты от короткого замыкания: Отключение нагрузки

Защита от перегрева

Температура зарядки:-20 ℃ ~ 55 ℃

Температура разряда: -20 ℃ ~ 70 ℃

Защита от перегрева: при рабочей температуре

Внутреннее сопротивление

Основная цепь на сопротивление: ≤ 10 МОм

Само электроэнергии потребляют

Рабочий ток: ≤ 100uA

Ток сна (когда аккумулятор разряжен):≤ 20uA

Рабочая температура

Диапазон температур:-20 ℃/+ 80 ℃
