Сенсорная кнопка на базе TP223

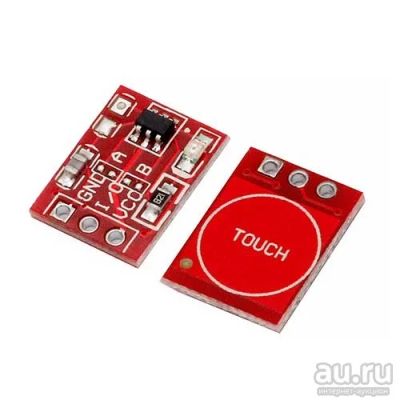

Сенсорная кнопка “TTP223” выполнена на базе микросхемы “TTP223-BA6” в виде бескорпусной платы на емкостном принципе, и может работать в режиме с фиксацией и без фиксации включения при касании рукой или поднесении руки на небольшое расстояние (до 5 мм).

Датчик касания модуля “TTP223” имеет площадку в виде металлизированной поверхности печатной платы с надписью “touch”, при поднесении или касании его рукой, происходит включение светодиода на плате и на выходе “Q” появляется напряжение. На плате имеются две перемычки для настройки режимов выхода “Q” (перемычка A (AHLB) – настройка 0 или 1 на выходе и перемычка B – вкл./выкл. фиксации переключения)

Технические характеристики TTP223

• Напряжение питания постоянного тока, В: 2 – 5.5
• Потребляемый ток (в покое, при VCC= 3 В), мкА: 70
• Максимальное время срабатывания (при VCC= 3 В), мС: 220
• Габаритный размер платы, мм: 11x15
