РТ-2048-12 комплект нагрузочный измерительный с регулятором (на токи 100 - 12000А)

Серия: РТ-2048. Модель: РТ-2048-12. В наличии имеется 1 шт. Состояние очень хорошее Б/У. В комплекте вся техническая документация. Покупайте с хорошим дисконтом!

Комплект нагрузочный измерительный с регулятором тока РТ-2048-12 предназначен для испытания АВ с номинальным током расцепителя от 50 до 1000А - для электромагнитного расцепителя, и до 4000А - для теплового расцепителя. Данный нагрузочный комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

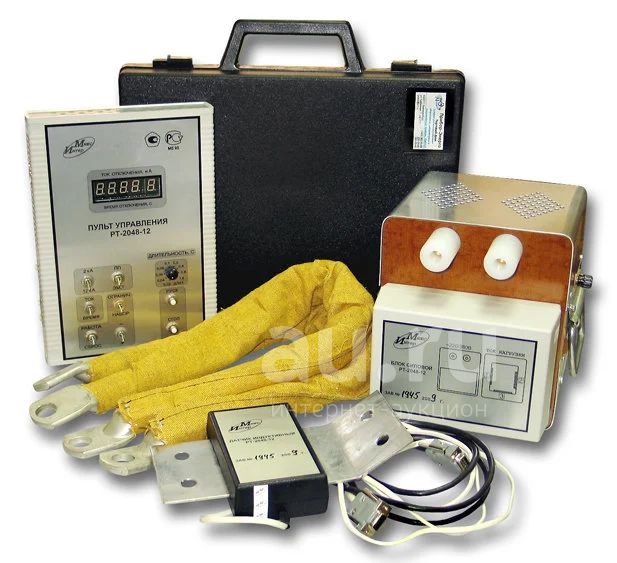

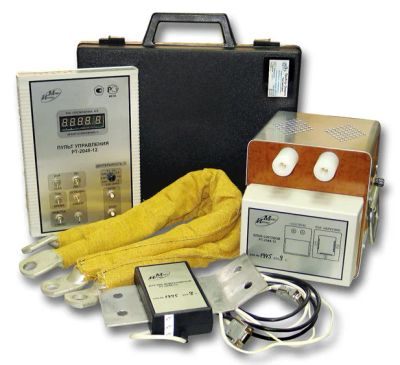

Состав измерительного нагрузочного комплекта РТ-2048-12:

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-12), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Режимы работы устройства:

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Прибор обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью пульта управления, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Технические характеристики:

• Диапазон измерения и регулирования силы тока.....100-12000 A
• Диапазон задания и измерения длительности протекания тока в кратковременном режиме.....0.02-1.6 C
• Приведенная погрешность измерения силы испытательного тока, %, не более.....+/-5 C
• Относительная погрешность измерения длтельности протекания испытательного тока и времени отклонения АВ,не более.....+/- 5 %
• Напряжение питающей сети.....220+/-22 или 380+/-38 В
• Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 12kА.....300 A

Мощность потребляемая комплектом:

• в кратковременном режиме (I max = 12kA), не более.....120 kBa
• в длительном режиме (I max = 6kA), не более...........30 kBa
• в длительном режиме (I max = 1000A), не более............6 kBa

Габаритные размеры и масса ПУ в дипломате:

• длина.....405 мм
• ширина.....370 мм
• высота.....75 мм
• масса.....2 кг

Габаритные размеры и масса БС:

• длина.....350 мм
• ширина.....220 мм
• высота.....220 мм
• масса.....28 кг

Габаритные размеры и масса датчика индуктивного (ДИ):

• длина.....230 мм
• ширина.....140 мм
• высота.....45 мм
• масса.....1,5 кг
