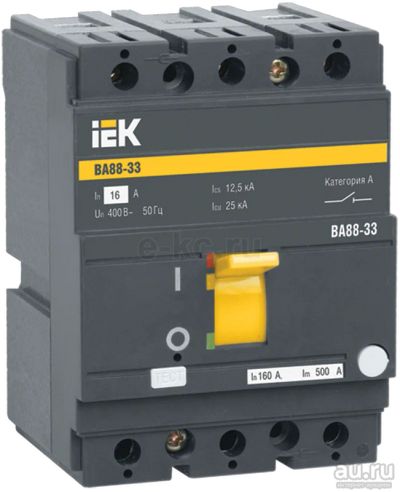

Автоматический выключатель 3п100А 25кА ВА88-32 (SVA10-3-0100-02) IEK

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Простая самостоятельная установка дополнительных устройств:

- аварийный контакт;

- дополнительный контакт;

- независимый расцепитель;

- расцепитель минимального напряжения;

- привод ручной поворотный;

- электропривод;

- втычная панель;

- выдвижная панель.

Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.

Технические характеристики

Номин продолжительный ток Iu:100 АНомин откл способность Icu при 400 В 50 Гц:25 кАДиапазон уставки тока расцепления:10 In АТип подключения силовой электрич цепи:Болтовое соединениеКонструкция прибора:Встраиваемое устройство расширенияКоличество полюсов:3Вид подключения главной электрич цепи:ПрочееТип элемента управления:ТумблерСтепень защиты - IP:IP30Номин импульсное выдерживаемое напряжение:8 кВНомин ток:100 АТип расцепителя:Тепловой, электромагнитныйНомин раб наибольшая откл способность Ics:12,5 кАКлиматическое исполнение:УХЛ3Номин раб напряжение:400 ВЧастота сети:50 Гц
