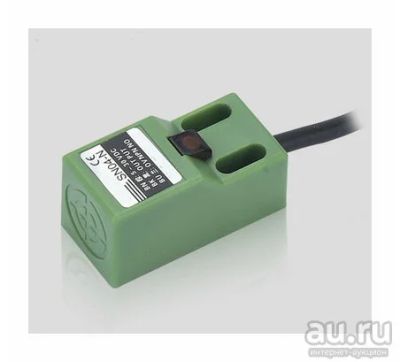

Датчик индуктивный SN04-N DC6-36V

Концевой индуктивный датчик SN04-N DC6-36V используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - до 2 мм. На датчике установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта.

Датчик имеет транзисторный выход NPN полярности и нормально открытое состояние выхода.

Концевой индуктивный датчик SN04-N DC6-36V имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (300 мА).

• Рабочее напряжение: 6-36В
• Тип выхода: NPN
• Объект обнаружения: металлические объекты
• Класс: B
• Расстояние обнаружения: 5 мм
• Рабочая температура: -30 ° +60 °
• Материал датчика: металл и пластик, монтаж на плоскую поверхность
• Материал срабатывания: Сталь, алюминий, медь, бронза, латунь, свинец

Схемы подключения здесь- https://darxton.ru/files/pdf/sensor/SN04-N.pdf
