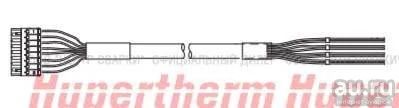

Интерфейсный кабель, PS к ЧПУ, 22 m (75 ft)
Торги завершены. Лот не продан.
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Интерфейсный кабель, PS к ЧПУ, 22 m (75 ft)
Описание
Состояние | Новое |
Артикул | 223331 |
Вес | 1.333 кг. |
| Номер детали | Длина | Номер детали | Длина |
| 223327 | 1,3 м | 223330 | 15 м |
| 223328 | 3,0 м | 223331 | 23 м |
| 223329 | 7,5 м | 223332 | 30 м |
| Конец со стороны источника тока | Конец со стороны ЧПУ | |||||
| Цвет провода | № штырька | Вход/Выход | Наименование сигнала | Функция | Вход/Выход | Примечания |
| Оранжевый Белый | 1 2 | Вход Вход | Запуск + Запуск - | ЧПУ инициирует подачу защитного газа до возбуждения дуги и, если вход удержания не активен, зажигает плазменную дугу. Система будет оставаться в режиме подачи защитного газа до возбуждения дуги, если вход удержания остается активным. | Выход Выход | 1 |
| Коричневый Белый | 3 4 | Вход Выход | Удержание + Удержание – | ЧПУ задерживает инициализацию плазменной дуги. Сигнал обычно используется в комбинации с сигналом запуска для синхронизации нескольких резаков | Выход Выход | 1 и 3 |
| Черный Белый | 5 6 | Выход Выход | Движение + Движение - | Сообщает ЧПУ о выполнении переноса дуги и дает команду начинать перемещение машины по окончании задержки прожига ЧПУ. | Вход Вход | 2 |
| Красный Белый | 7 8 | Выход Выход | Ошибка + Ошибка - | Сообщает ЧПУ о возникновении ошибки. | Вход Вход | 2 |
Примечания к описанию прокладки кабеля интерфейса ЧПУ
1. Входы оптически изолированы. Для них требуется 24 В пост. тока при 12,5 мА или закрытие сухими контактами при 8 мА.
2. Выходы представляют собой транзисторы с оптической развязкой и с открытым коллектором. Максимальный номинал составляет 24 В пост. тока при 10 мА.
3. Источник тока имеет функцию выхода, обычно он используется только как вход.
4. Напряжение +24 В пост. тока отсутствует на соединении J6 ЧПУ.
5. При прокладке кабеля ЧПУ через отверстие в задней панели источника тока к J6 на контрольной плате используйте зажимы для проводов на центральной панели. Откройте зажимы, нажав на выступ, и проложите кабель ЧПУ вместе с проводами, уже находящимися в зажиме. См. рисунки на следующей странице.
Прокладка кабелей ЧПУ и подключение к контрольной плате
