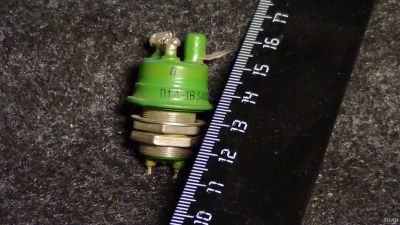

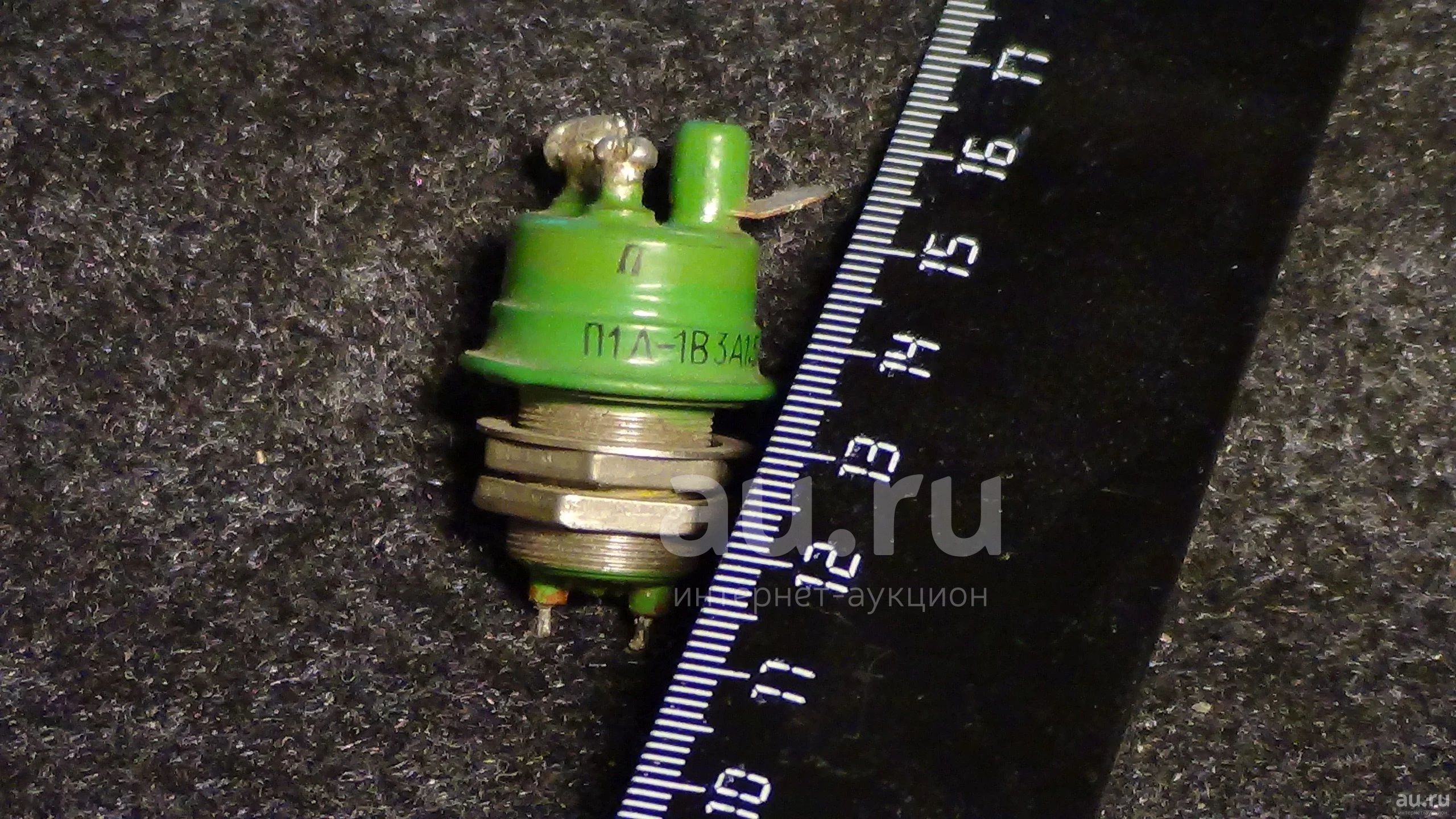

Вакуумное реле П1Д-1В.

Вакуумные реле П1Д-1В, П1Д-3В, П1Д-4В

Высоковольтные высокочастотные вакуумные реле нашли достойное место в конструкциях усилителей мощности, антенных коммутаторах. Они имеют лучшие параметры в сравнении с другими типами электромагнитных реле благодаря использованию вакуума в качестве диэлектрика, что позволяет обеспечить низкое значение и стабильность контактного сопротивления. В процессе эксплуатации реле контакты не окисляются и не загрязняются, а их сопротивление мало и не зависит от воздействия внешних климатических факторов, таких как влажность, температура, соляной туман и другие агрессивные среды. Вследствие этого потери мощности в контактах также, малы и не изменяются в течение всего срока службы.

Пробивное напряжение в вакууме во много раз больше, чем в воздухе, что позволяет уменьшить расстояние между контактами, что, в свою очередь, повышает быстродействие реле, уменьшает габариты и массу реле.

Развитие направления по разработке вакуумных реле определялось необходимостью удовлетворения требований, предъявляемых к разрабатываемой радиотехнической аппаратуре различного назначения. В частности, вакуумные реле используются в стационарных, автомобильных, самолетных радиостанциях, надводных и подводных кораблях, комплексах радиоэлектронного противодействия и т.п.

Назначение:

Вакуумные реле однополюсные на два направления предназначены для работы в высокочастотных цепях в режиме бестоковой коммутации.

Технические характеристики

Параметры П1Д-1В П1Д-3В П1Д-4В

Испытательное напряжение на 50 Гц, кВ(ампл.) 5 5 5

Рабочее напряжение на 30 МГц, кВ(ампл.) 1,5 1,5 1,5

Ток через замкнутые контакты, А(дейст.знач.) на 30 МГц 3 7,5 7,5

Диапазон рабочих частот, МГц 2..76 2..76 1,5..120

Емкость, пФ (макс.) межконтактная 2,0 2,0 2,0

Емкость, пФ (макс.) между контактами и землей 2,5 2,5 2,5

Сопротивление замкнутых контактов, Ом (макс.) 0,02 0,02 0,02

Время срабатывания, мс (макс.) при 27 В 10 10 8

Время отпускания, мс (макс.) 10 10 8

Напряжение срабатывания, В (макс.) 18 18 18

Напряжение отпускания, В (мин.) 1 1 1

Амплитуда ускорения синусоидальной вибрации, g 10 10 10

Активное сопротивление обмотки упр., Ом при t=20°C 305..325 305..325 305..325

Масса , г (макс.) 30 30 30

Гарантируемое кол-во коммутационных операций, n 200000 300000 1000000

Ударное ускор.мех. удара одиночн./многок.действия, g 20 50/15 50/15

Рабочая температура, ºС -60..+125 -60..+100 -60..+100

Напряжение питания обмотки управления, В 23,5..29,7 23,5..29,7 23,5..29,7

Давление (пониж.), мм.рт.ст. 5 5 400

П1Д-1В допустимые режимы эксплуатации

Предельно допускаемое напряжение, кВ (ампл.значение)

- на частоте 2 МГц ....... 2,5

- на частоте 30 МГц ....... 1,5

- на частоте 76 МГц ....... 0,3

Предельно допускаемый ток при температуре до +70 С, А (ампл.значение)

- на частоте 2 МГц ....... 1,2

- на частоте 30 МГц ....... 3,0

- на частоте 76 МГц ....... 2,3

Реле П1Д-1В уверенно держит мощность на КВ диапазонах около 500-600 Ватт, но при мощности 1000 Ватт пружинный контакт сильно разогревается и постепенно отгибается (по аналогии контакта в реле В1-В), контакт пропадает. Электрическая прочность обмотки управления в нормальных условиях эксплуатации составляет не менее 250 вольт. Сопротивление изоляции обмотки – не менее 100 Мом.

Недопустимо пропускать через его контакты ток во время переключения - контактная поверхность подвижного контакта подгорит , реле начнет греться и в конечном итоге выйдет из строя. Параллельно контактам питания обмотки необходимо установить диод, что позволит избежать дребезга контактов при переключениях.
