Диодный мост КД205А

Диодные сборки КД205А, состоящие каждая из двух кремниевых, диффузионных диодов, с раздельными выводами.

Предназначены для преобразования переменного напряжения частотой до 5 кГц в блоках электропитания радиоэлектронной аппаратуры.

Выпускаются в пластмассовом корпусе с жесткими выводами.

Тип сборки и схема соединения электродов диодов с выводами приводятся на корпусе.

Масса сборки не более 6 г.

Технические условия: УФ3.362.004 ТУ.

Основные технические характеристики диода КД205А:

• Uoбp max - Максимальное постоянное обратное напряжение: 500 В;

• Inp max - Максимальный прямой ток: 500 мА;

• fд - Рабочая частота диода: 5 кГц;

• Unp - Постоянное прямое напряжение: не более 1 В при Inp 500 мА;

• Ioбp - Постоянный обратный ток: не более 100 мкА при Uoбp 500 В

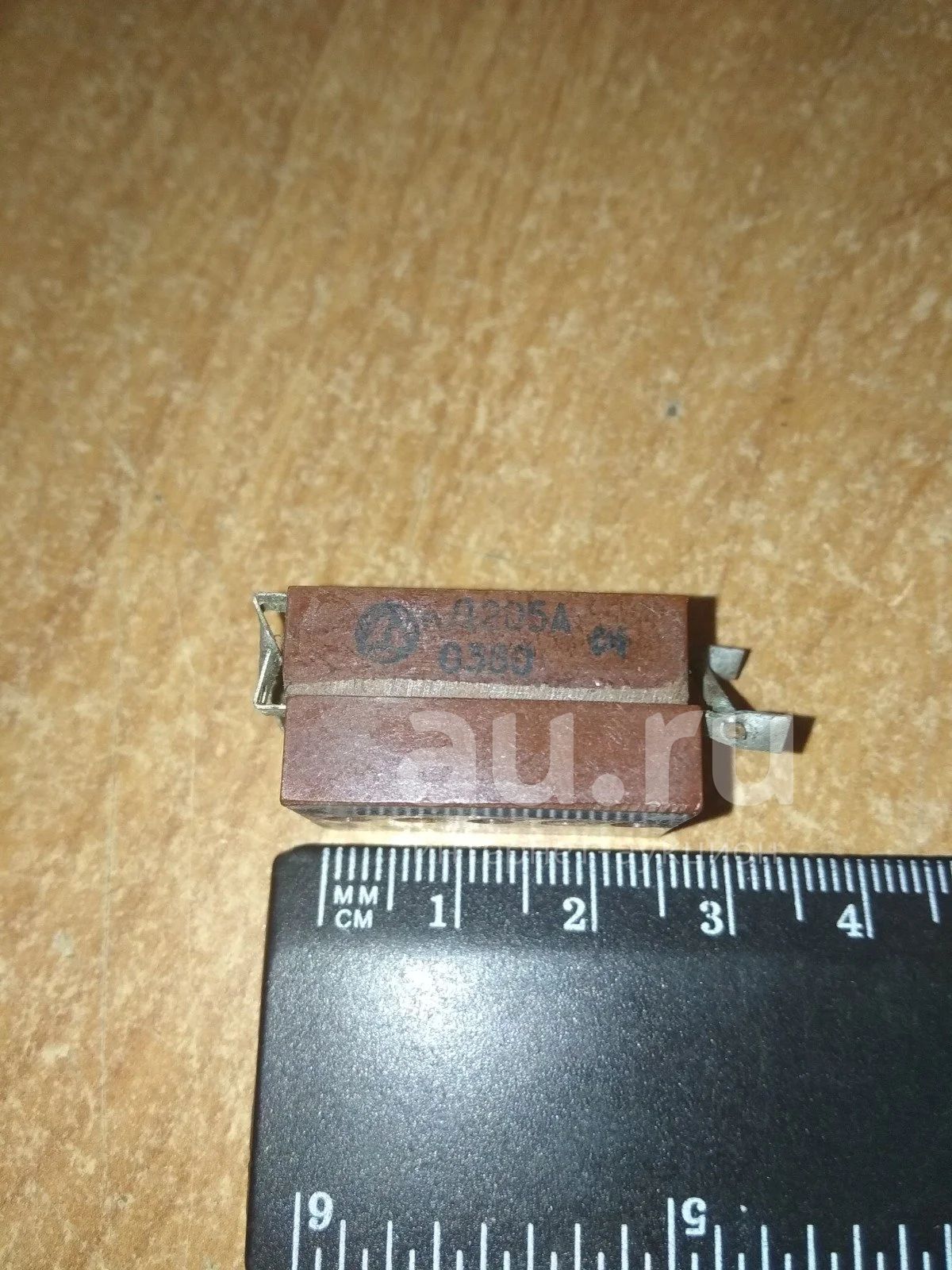

Наглядно на фото.
