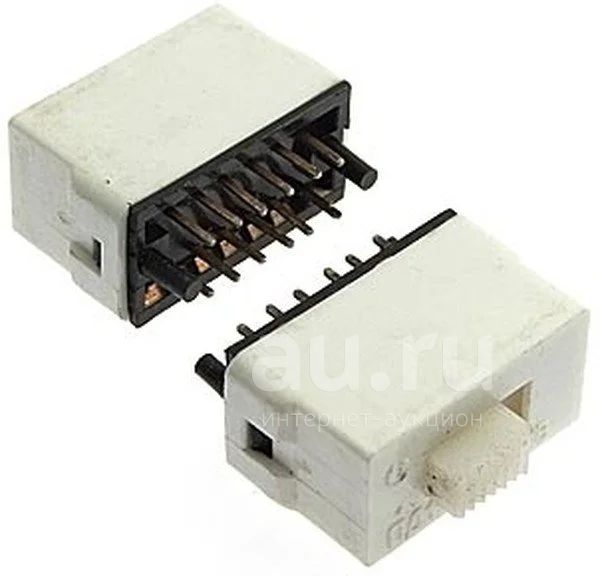

Переключатель движковый ПД14 2П4НВ
Торги завершены. Лот не продан.
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Переключатель движковый ПД14 2П4НВ
Описание
Состояние | Б/у |
Переключатель движковый ПД14 предназначен для коммутации электрических цепей постоянного и переменного токов в электронной аппаратуре.
Структура условного обозначенияПД14-2ПХВ:
ПД - тип переключателя;
14 - порядковый номер разработки;
2П - число положений;
Х - число напряжений: 4Н, 6Н;
В - всеклиматическое исполнение.
Переключатели изготовляются в климатическом исполнении В категории размещения 4 по ГОСТ 15150-69. Категория размещения 4 в структуре условного обозначения не указывается.
Температура окружающей среды, °С - -45...+70
Относительная влажность при температуре 35°С, %, не более - 98
Вибрация: диапазон частот, Гц - 1-500
амплитуда ускорения, м/с2 - 100
Механический удар: одиночного действия: пиковое ударное ускорение, м/с2 - 1500
многократного действия: пиковое ударное ускорение, м/с2 - 400
Переключатели движковые соответствуют техническим условиям АГО.360.214 ТУ. АГО.360.214 ТУ
Технические характеристикиНапряжение, В: постоянного тока - 1·10-4-36 переменного тока - 1·10-4-60 Ток, А: постоянный - 1·10-6-0,1 переменный - 1·10-6-0,25 Сопротивление электрического контакта, Ом, не более - 0,03 Электрическая прочность изоляции, В, не менее - 500 Электрическое сопротивление изоляции, МОм - 1000 Масса, г: ПД14-2П4Н - 4 ПД14-2П6Н - 5,5
Гарантийный срок эксплуатации - 5 лет со дня изготовления (приемки, перепроверки).
Конструкция и принцип действияПереключатели выполняются с ползунковым приводом на 2 фиксированных положения. При этом контактная система позволяет осуществлять одновременно 4 или 6 электрических направлений и выполнена для подключения к схемам приборов через плату печатного монтажа.
