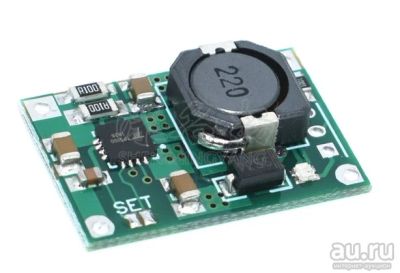

Модуль управления зарядом TP5100 на 1S или 2S литиевые аккумуляторы совместимая плата зарядки 2A

Цена
95 руб
Красноярск, Шахтеровусловия доставки
+7 913 551 XX XX

Описание лота

Состояние
Новое
Тип аккумулятора
Li-ion
Для марки телефона
Другой

Параметры модуля зарядного устройства Li-Ion аккумулятора TP5100:

  • Входное напряжение: DC 5V-15V
  • Напряжение заряда: 1S-4.2V, 2S-8.4V
  • Ток заряда: от 0.1А до 2А регулируемый
  • Светодиодная индикация
  • Программируемый ток предзаряда: 10-100%
  • Рабочая температура: -10 - +85
  • Размер платы: 25 х 17 х 5 мм


Описание:

Программируемый ток заряда может быть до 2А

Программируемый ток предзаряда, светодиодная индикация, автоматическое завершение заряда, заряд 1 или 2 последовательно включенных Li-Ion аккумулятора.

Светодиодная индикация:

Процесс заряда: красный горит – синий не горит

Заряд завершен: красный не горит – синий горит

Плохой контакт аккумулятора: красный моргает – синий горит

При монтаже модуля в корпусе устройства есть возможность установить внешний двухцветный светодиод – на печатной плате для этого предусмотрено соответствующее место.

Микросхема TP5100 1S-2S применяется в зарядных устройствах для литий-ионных аккумуляторов с регулируемым током заряда от 100 mA до 2А. Более подробную информацию Вы сможете получить из документации к контроллеру TP5100.

Данный модуль на контроллере TP5100 отличается от зарядок построенных на чипах TP4056 для которых оптимальным считается рабочее напряжение 4.5-5.5 вольт. По окончании процесса зарядки, зарядное устройство для Li-Ion Li- Pol аккумуляторов TP5100 автоматически завершит заряд аккумулятора.Настройка режима режима заряда ( на одну или две батареи) производится припаиванием перемычки в выключенном состоянии. Когда перемычка установлена, вход питания необходимо отключить и затем включить заново.

В контроллере зарядки Li-ion аккумуляторов TP5100 предусмотрена функция регулировки предзаряда малым током.

Если планируется использовать модуль зарядного устройства Li-Ion аккумулятора TP5100 на максимальных токах, рекомендуется установить вентилятор или радиатор.

ВНИМАНИЕ!!! При использовании модуля заряда Li-ion TP5100 в самодельных зарядках, необходимо помнить о том, что микросхема не имеет защиты от переполюсовки.

   При установке в слот зарядки аккумулятора неправильной полярностью, чип TP5100 выйдет из строя.
