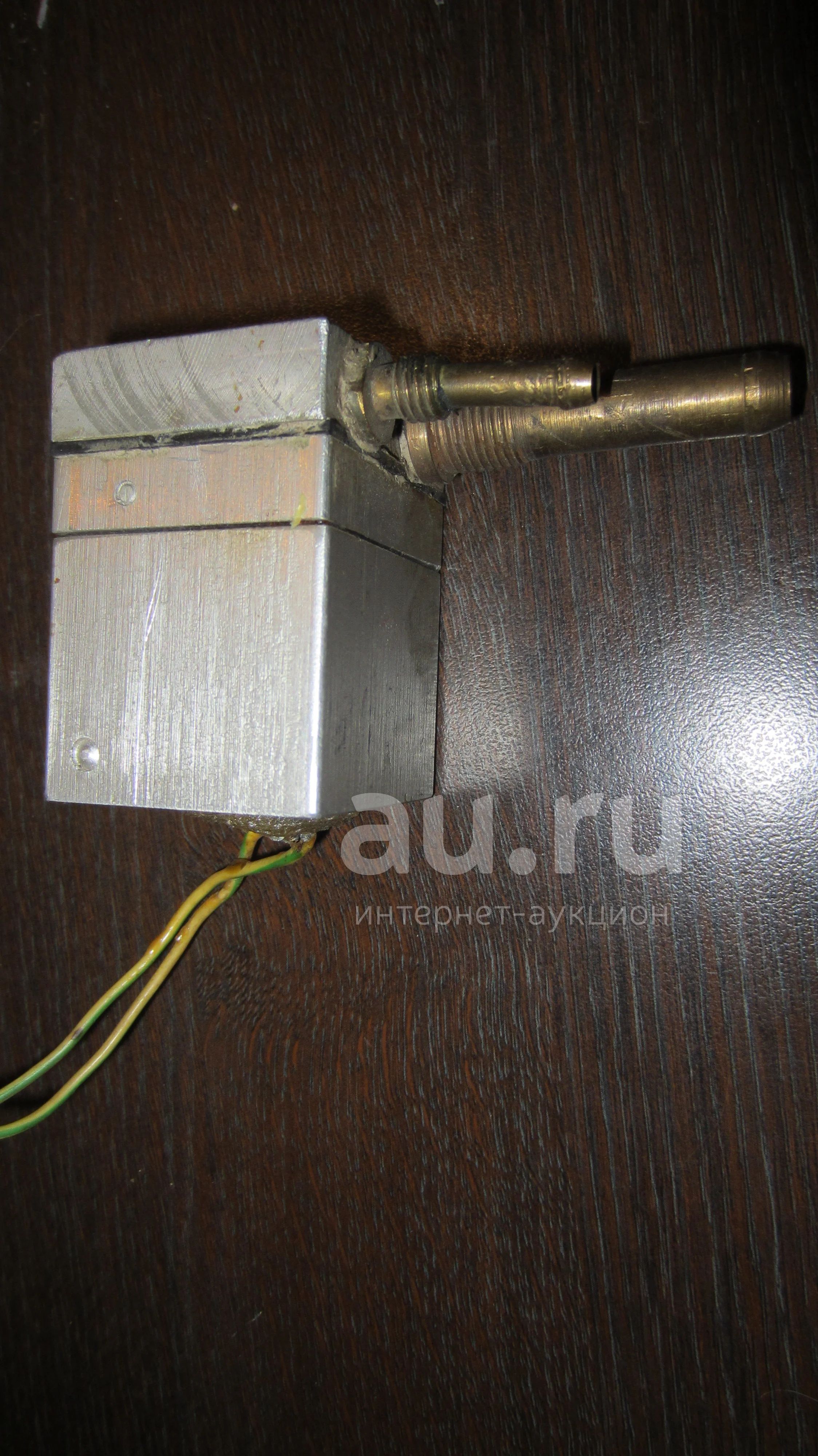

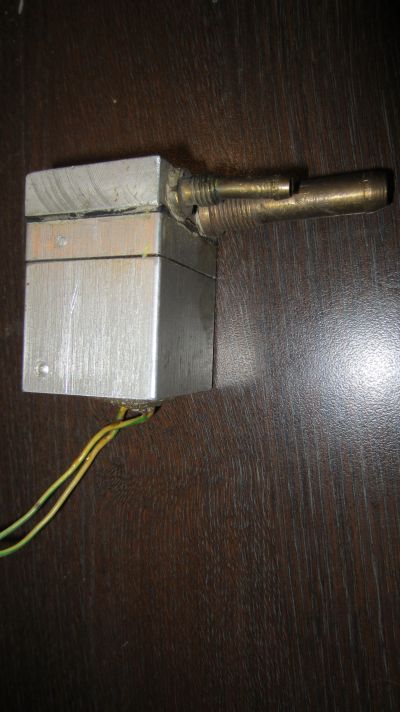

Электропневматический пневмоэлектрический преобразователь П1ПР.5 (цена в магазинах доходит то 7.000 рублей!)
Торги завершены. Лот не продан.
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Описание лота
Состояние | Б/у |
Электропневматический преобразователь П1ПР.5 применяется для преобразования дискретного электрического сигнала в дискретный пневматический сигнал.
ПОДРОБНЕЕ ТУТ:
http://www.tizpribors.ru/P1PR-5.html
Преобразователь состоит из двух секций, электромагнита 2, пружины 3 и двух сопел. Якорь электромагнита с двусторонней заслонкой 4 закреплен на плоской резинотканевой мембране и перемещается между соплами, одно из которых соединено с каналом 11 (нормально замкнутый пневмоконтакт), а другое — с каналом 12 (нормально разомкнутый пневмоконтакт). Камера между соплами соединена с каналом 1.
При нулевом значении входного сигнала заслонка якоря под действием пружины закрывает сопло, соединенное с каналом 11. При этом коммутируемый сигнал по каналам 12 и 1 поступает на выход. При единичном значении входного сигнала под действием напряжения на катушке электромагнита якорь притягивается, преодолевая усилие пружины, и заслонка закрывает сопло, соединенное с каналом 12. При этом коммутируемый сигнал по каналам 11 и 1 поступает на выход.
Таким образом, нормально разомкнутый и нормально замкнутый пневмоконтакты реализуют соответственно логические функции повторения и отрицания.
Параметры входного электрического сигнала:
вид тока…………………………………………………….постоянный
напряжение, В……………………………………………...24 +3-4
входное сопротивление катушки, Ом…………………….не менее 160
длительность включения………………………………….не ограничивается
