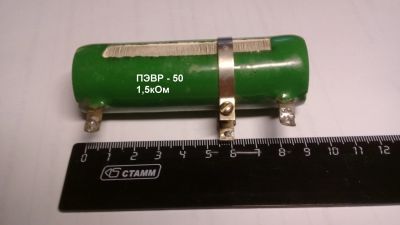

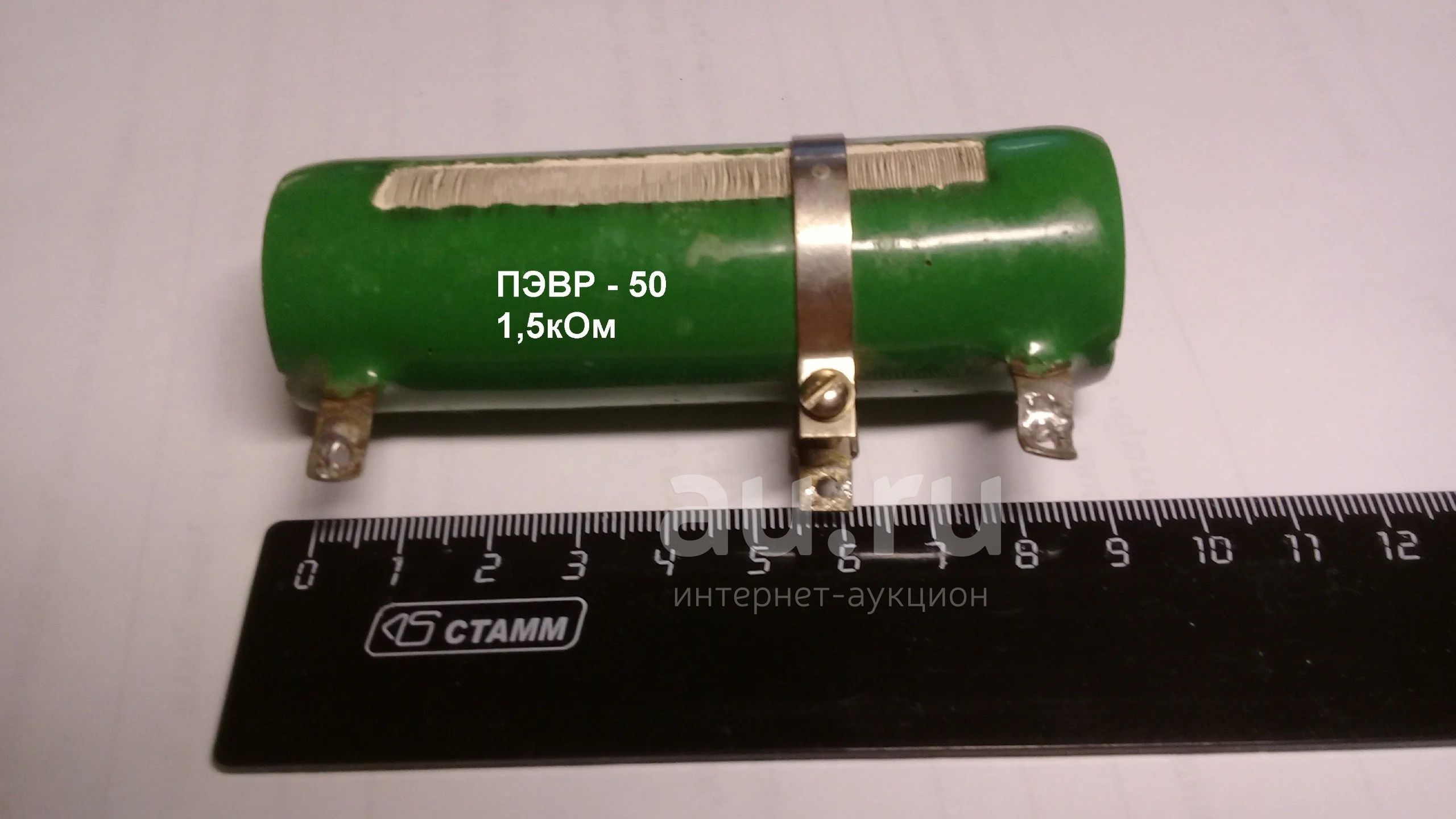

Резистор ПЭВР - 50.

Резисторы ПЭВР – постоянные проволочные (П) эмалированные (Э) влагостойкие (В) регулируемые (Р) трубчатые резисторы, номинальное сопротивление от 1 Ом до 100 кОм, рассеиваемая мощность в зависимости от номинала – от 3Вт до 160Вт. Эксплуатируются в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения. Надежность монтажа резисторов ПЭВР обеспечивается креплениями. Конструкция резисторов ПЭВР представляет собой трубчатое керамическое основание (высокопрочный ультрафарфор или огнеупорная талько-шамотная керамика). В качестве обмотки для низкоомных резисторов используется константановая проволока, для высокоомных резисторов – нихромовая проволока. Покрыты резисторы ПЭВР шаром стекловидной теплостойкой эмали зеленого цвета. Регулировка сопротивления резисторов ПЭВР осуществляется изменением положения подвижного зажимного хомутика вдоль корпуса. Контакт хомутика с витками резистора обеспечивается очищенной от стеклоэмали боковой частью корпуса. Выводы резисторов – жесткие, ленточного типа с отверстиями под винт или для подпайки внешних проводников, латунные. Вид монтажа – навесной. Допустимое отклонение сопротивления резисторов ПЭВР составляет ±5%, ±10%. Ряд промежуточных значений номинальных сопротивлений – Е24 . Взаимозаменяемыми аналогами предоставленных резисторов являются постоянные проволочные резисторы С5-36В.
