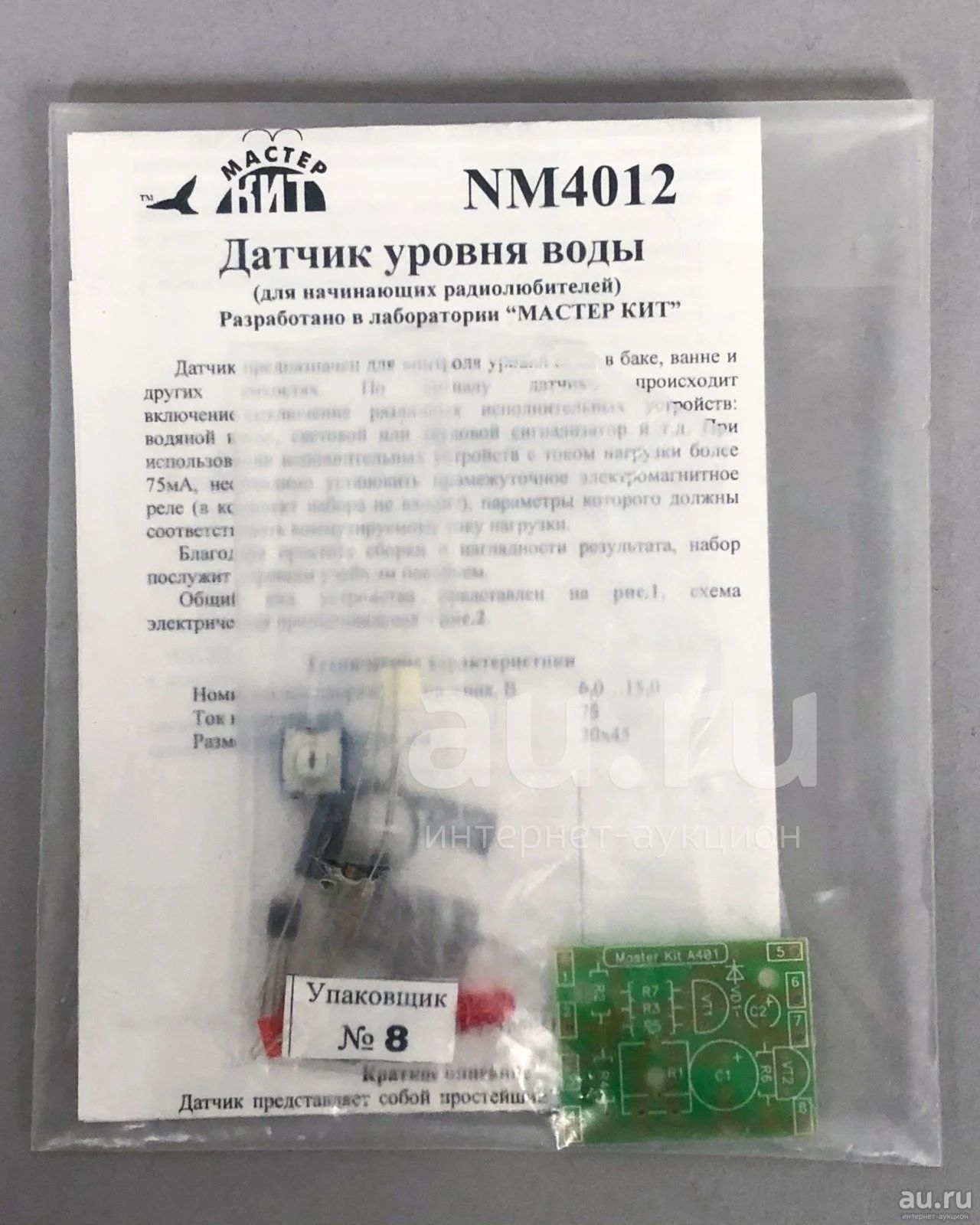

Датчик уровня воды NM4012 (МастерКит). 6-15В, 75А. Новый. Доставка бесплатно!
Торги завершены. Лот не продан.
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Датчик уровня воды NM4012 (МастерКит). 6-15В, 75А. Новый. Доставка бе...
Описание
Состояние | Новое |
Описание от производителя (МастерКит):
Датчик предназначен для контроля уровня воды в емкостях. По сигналу датчика происходит включение/выключение различных исполнительных устройств: водяного насоса, светового или звукового сигнализатора и т. п. Благодаря простоте сборки и наглядности результата, набор послужит хорошим учебным пособием!
Технические характеристики:
Напряжение питания: 6В - 15В
Ток нагрузки: 75А
Размер печатной платы: 30мм х 45мм
Вес: 36г
Описание работы:
Датчик представляет собой простейший усилитель постоянного тока, выполненный на составном транзисторе (VT1, VT2). Подстроечный резистор R1 позволяет установить необходимую чувствительность датчика. Резистор R2 и конденсатор C1 снижают вероятность ложного срабатывания. Диод VD2 защищает транзисторы VT1, VT2 при применении дополнительного электромагнитного реле. Напряжение срабатывания реле рассчитывается как Uпит - 2В, а максимальный ток через обмотку коммутатора – не более 75 мА. Индикацию включения исполнительного устройства обеспечивает светодиод VD1.
Конструкция:
В качестве датчика удобно использовать две пластины из одностороннего фольгированного стеклотекстолита, размером 10х50 мм. Пластины соединяют между собой на расстоянии 3-5 мм через изолирующие втулки так, чтобы фольгированные поверхности были обращены друг к другу и не замыкались между собой.
При покупке по блиц-цене доставка по Красноярску бесплатно! Возможна доставка в загородные районы по договоренности, а также отправка транспортной компанией.
