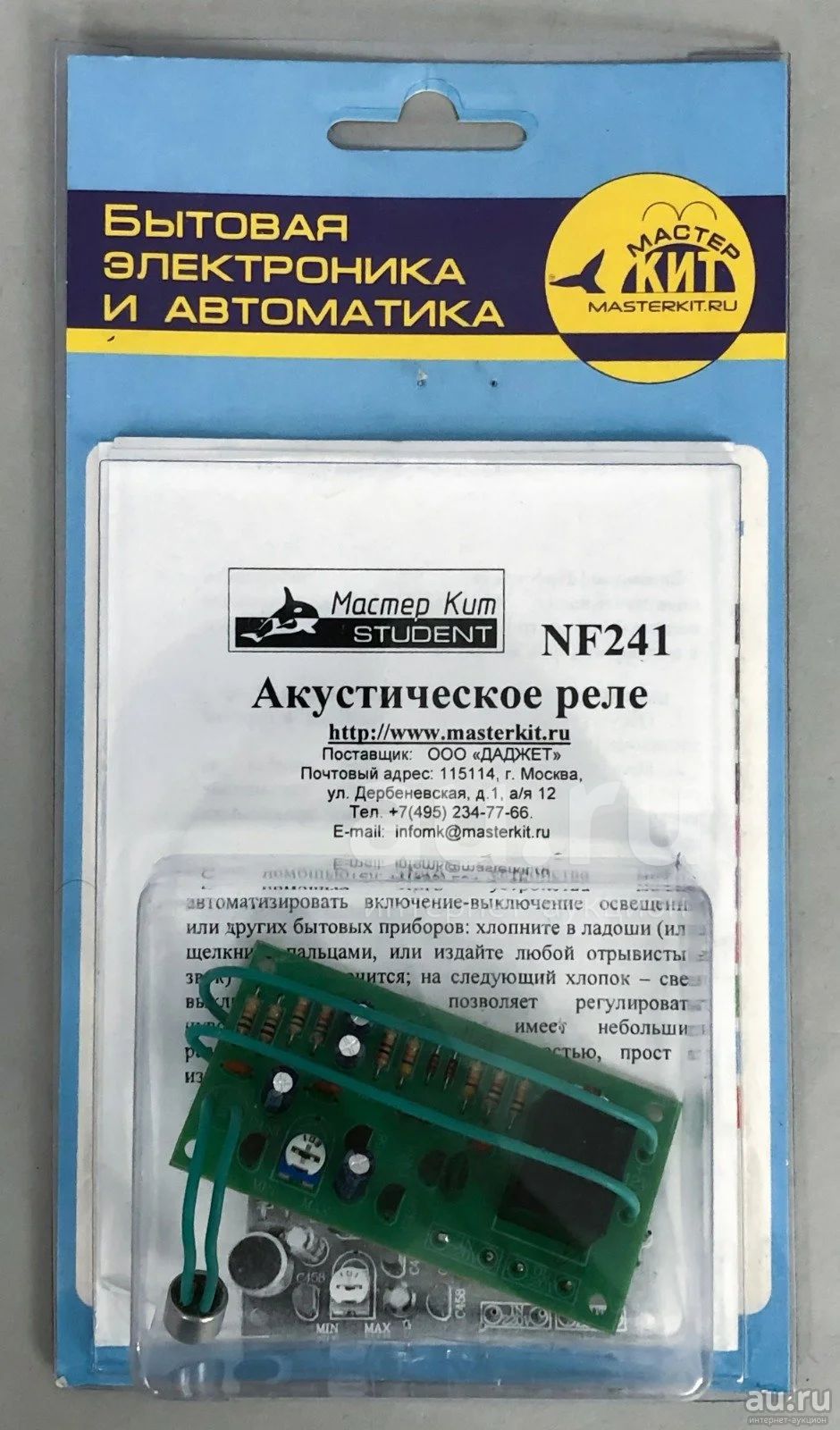

Аккустическое реле NF241 (МастерКит).12В, 220В/1300Вт. Отличное состояние. Доставка бесплатно!

Описание от производителя (МастерКит):

С помощью этого устройства можно автоматизировать включение-выключение освещения или других бытовых приборов: хлопните в ладоши (или щелкните пальцами, или издайте любой отрывистый звук) – свет включится, на следующий хлопок – свет выключится. Прибор позволяет регулировать чувствительность микрофона, имеет небольшие размеры, обладает высокой надёжностью, прост в изготовлении, не создает помех в электросети.

Технические характеристики:

Напряжение питания: 12 В.

Ток потребления (в режиме удержания реле): <30 мА.

Ток потребления в дежурном режиме: <1 мА.

Мощность подключаемой нагрузки: 1300 Вт.

Размеры печатной платы: 83х38 мм.

Описание работы:

На транзисторах VT1-VT3 выполнен простой усилитель низкой частоты, который усиливает сигнал с микрофона до необходимого уровня. Подстроечным резистором VR1 можно отрегулировать коэффициент усиления. На транзисторах VT4, VT5 выполнен известный триггер Шмитта, широко применяемый в радиотехнических устройствах. Особенностью триггера является то, что он имеет два устойчивых состояния, изменяющихся при каждом приходе сигнала с коллектора транзистора VT3. Таким образом, при каждом хлопке триггер меняет свое состояние, и реле периодически включает-отключает нагрузку. Светодиод индицирует срабатывание реле.

Конструкция:

Конструктивно устройство выполнено на односторонней печатной плате из фольгированного стеклотекстолита с размерами 83х38 мм. Для удобства установки устройства в корпус по краям платы предусмотрены монтажные отверстия Ø3 мм.

При покупке по блиц-цене доставка по Красноярску бесплатно! Возможна доставка в загородные районы по договоренности, а также отправка транспортной компанией.
