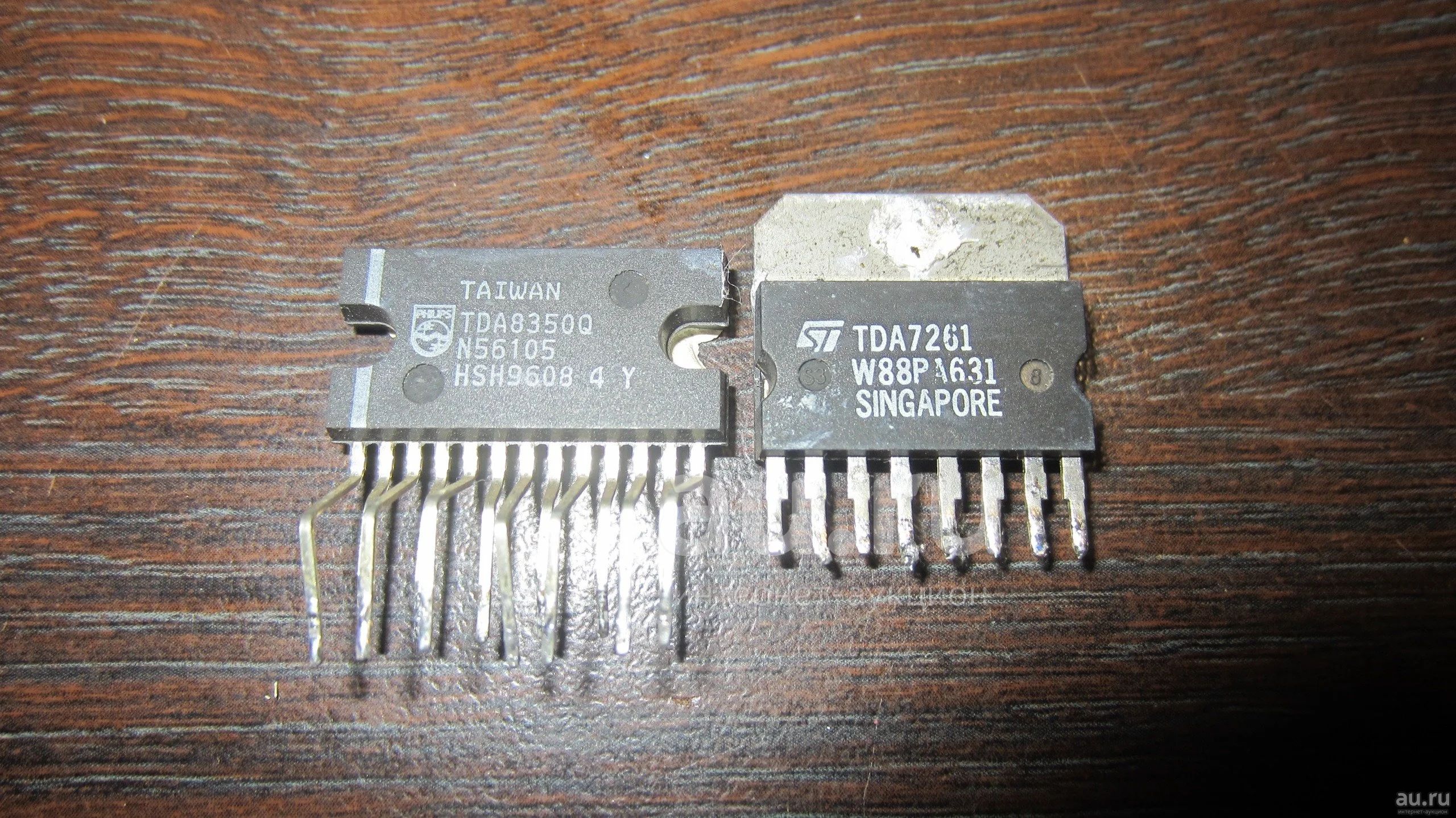

Микросхема TDA8350Q и TDA7261 (для усилителя) ЦЕНА ЗА 2 ШТУКИ!
Описание лота
Состояние | Б/у |
Цена за 2 микросхемы. Полностью исправны.
Микросхема TDA7261 представляет собой усилитель низкой частоты с широким диапазоном напряжений питания, предназначенный для работы в телевизионных приемниках. На базе TDA7261 можно собрать усилитель звука мощностью до 25 Вт.
TDA8350Q - микросхема кадровой развертки.
Назначение:
- выходной каскад кадровой развертки для телевизоров с частотой КР 50...120 Гц и строчной развертки 15...64 кГц.
- коррекция восток-запад.
- схема защиты.
Назначение выводов:
1 - неинверсный вход синхроимпульсов. (IN)
2 - инверсный вход синхроимпульсов. (IN IN)
3 - вход сигнала обратной связи. (GK)
4 - напряжение питания +16 В. (VCC1)
5 - выход сигнала развертки. (OUT-)
6 - не используется. (NC)
7 - общий. (GND)
8 - напряжение питания +45 В. (VCC2)
9 - выход сигнала развертки. (OUT+)
10 - выход импульсов обратного хода. (FF)
11 - выход сигнала коррекции восток-запад. (OUT O/W)
12 - вход сигнала коррекции. (ICORR)
13 - общий. (GND)
