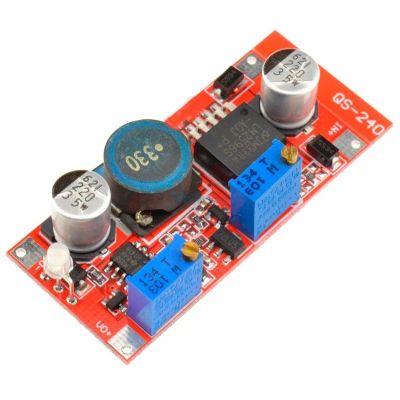

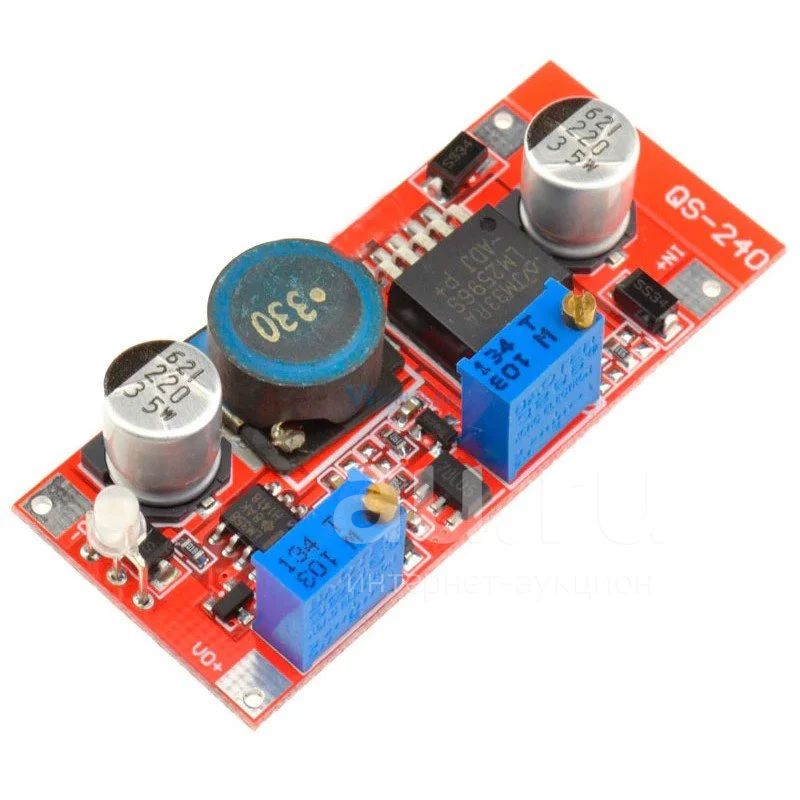

DC-DC модуль понижающий со стабилизацией тока LM2596-ADJ LED Driver

• Подробная информация

1.Исправлено включение тока лампы в 0,1 раза больше значения постоянного тока (зарядка при использовании для определения того, полна ли батарея);

2. Повышенный входной диод защиты от обратной полярности;

3. Увеличьте выход диода предотвращения обратного потока, чтобы предотвратить, когда электричество для зарядки аккумулятора вернется;

4. Используя специальную опорную микросхему и высокоточный пробоотборный резистор, так что постоянный ток более стабилен (от 20 градусов до 100 градусов, постоянный ток 1А, когда температурный дрейф составляет менее 1%).

• Особенно подходит для светодиодного драйвера
• Высокомощный светодиодный привод постоянного тока
• Зарядное устройство литиевой батареи (включая сегнетоэлектрическое)
• 4В, 6В, 12В, 14В, 24В зарядное устройство
• Никель-кадмиевый, никель-металлогидридный аккумулятор зарядное устройство
• Солнечные батареи и ветряные турбины

Технические характеристики:

• Входное напряжение: 5-35В
• Выходное напряжение: непрерывно регулируется от 1,25 В до 30 в
• Номинальный выходной ток: 3A
• Макс. Выходной ток:4А(более 15 Вт, предпочтительно с теплоотводом)
• Размер (Д х Ш х в): прибл. 1.9 x 0.95 x 0.5 дюйма / 4.8 x 2.4 x1. 3 см
• индикаторная лампа
• Индикатор постоянного тока (красный)
• Индикатор зарядки (красный)
• Заряжен полностью (зеленый)

Использование батареи:

l убедитесь в напряжении и токе батареи, которую вам нужно зарядить

l отрегулируйте потенциометр постоянного напряжения так, чтобы выходное напряжение совпадало с напряжением заряда

L направление регулировки потенциометра: по часовой стрелке (увеличение), против часовой стрелки (уменьшение)

Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению зарядного тока

l зарядный ток передаточной лампы по умолчанию составляет 0,1 раза от зарядного тока (постоянное значение тока)

l подсоедините к батарее и попробуйте зарядить (для предыдущих 5 шагов входная клемма модуля подключена к источнику питания, выходная нагрузка не подключена к батареям)

Использование светодиодного драйвера постоянного тока:

l убедитесь в рабочем токе и максимальном рабочем напряжении светодиода, который вам нужен для привода

l отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение соответствует максимальному рабочему напряжению светодиода

Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и регулировки потенциометра тока

l чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиода

l соедините светодиод, тест (для вышеуказанных 3 шагов входная клемма модуля подключена к источнику питания, выходная нагрузка не подключена к светодиоду)
