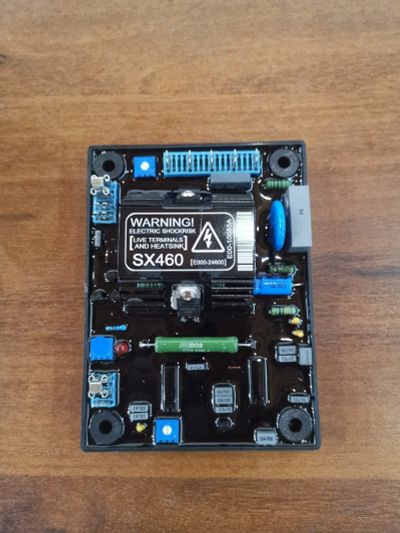

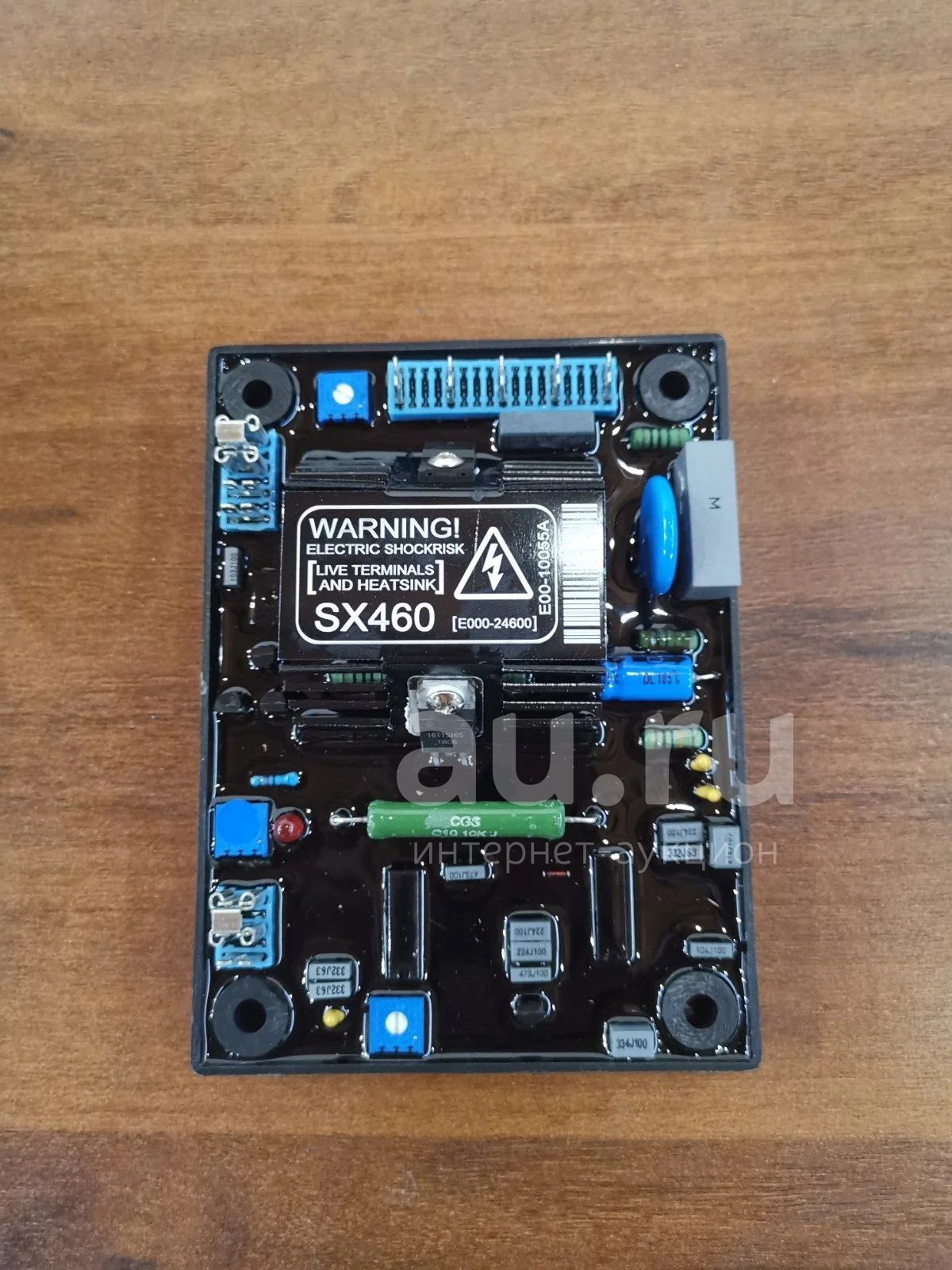

Автоматический регулятор стабилизатор напряжения для генераторов AVR SX460

Автоматический регулятор напряжения SX460 - полуволновой фазоуправляемый регулятор напряжения тиристорного типа. Взаимозаменяем с EA460 и Onan 305-0982.

Выполняем установку и комплексный ремонт дизельных электростанций с выездом на объект.

- Точность регулирования <±1%;

- Установка времени плавного повышения нагрузки;

- Установка напряжения контролируемого тока;

- Защита от пониженной частоты;

- Защита от падения напряжения.

SX460 полуволновой Автоматический регулятор напряжения (AVR) тиристорного типа и является неотъемной частью системы возбуждения для безщеточных генераторов.

В дополнение к регулированию напряжения генератора ,AVR включает в себя защиту по потери скорости.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SX460.

ИЗМЕРИТЕЛЬНЫЙ ВХОД:

-Напряжение выбирается перемычкой

-95-132 В переменного тока, 1 фаза или 190-264 В переменного тока , 1 фаза

-Частота номинальная 50-60 Гц

ПИТАНИЕ:

-Напряжение 100-264 В переменного тока , 1 фаза

-Частота номинальная 50-60 Гц

ВЫХОД:

-Напряжение 82 В постоянного тока при 200 В переменного тока

-Ток непрерывно 4A (см. примечание 1)

-Ток макс. 6А на 10 сек

-Сопротивление 15 Ом мин

РЕГУЛИРОВАНИЕ:

- + / - 1,0% (см. примечание 2 ) .

ТИПИЧНАЯ СИСТЕМА ОТВЕТА:

AVR отклик 20 мс.

Поданный ток до 90% 80 мс .

Машина Вольты до 97% 300 мс .

НАПРЯЖЕНИЕ ВНЕШНЕЙ НАСТРОЙКИ:

+ / -10% С 1 кОм 1 Вт триммер (см. примечание 4 ) .

Повышение стойкости снижает напряжение .
