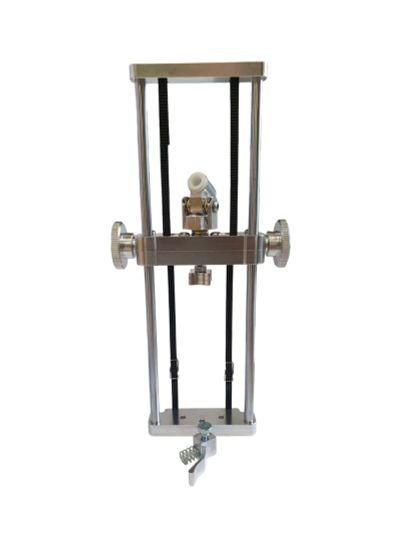

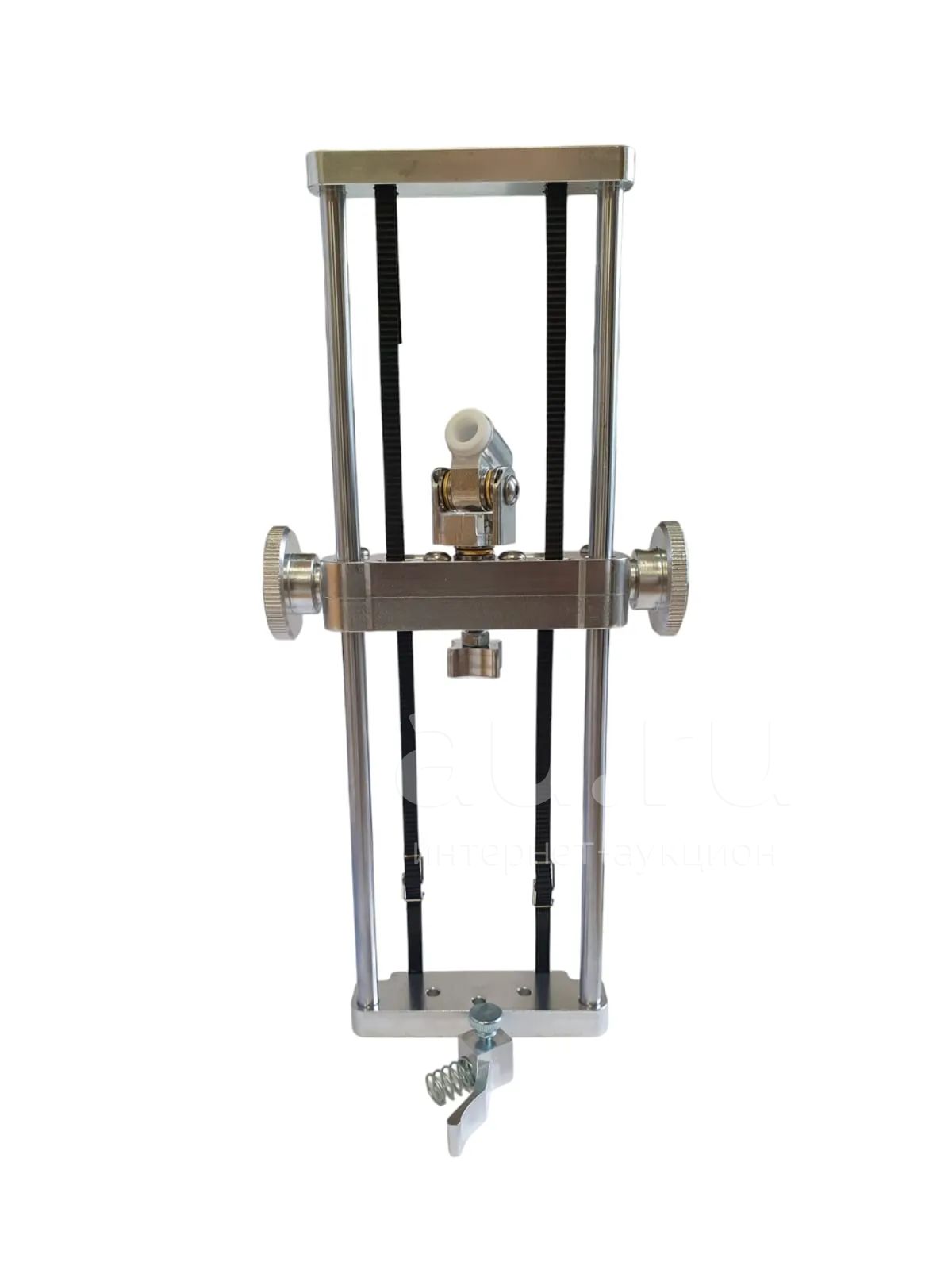

Система плавной регулировки угла “Сайлифт” с узлом скольжения “Вилка”

Описание системы настройки угла «Сайлифт»:

На двух вертикальных стальных закаленных штангах скользит на линейных подшипниках каретка. Каретка перемещается вверх и вниз вращением винтов слева и справа, которые находятся на одном валу с зубчатыми колесами.

Зубчатые колеса работают в паре с двумя зубчатыми ремнями.

Каретка снабжена фиксатором, который предотвращает свободное перемещение каретки во время заточки ножа.

На каретке установлен подшипник скольжения для горизонтальной штанги с диаметром 8мм.

В системе САЙЛИФТ используются зубчатые ремни GT2 (резиновые со стеклонитью \ PU with glassfiber) шириной 6мм.

Эти ремни используются в 3D принтерах и мелких ЧПУ станках.

В 3D-принтерах такие ремни работают очень быстро и продолжительное время.

Их ресурс, в условиях беспрерывной работы – примерно 1500 часов, при хорошем натяжении.

На станке для заточки такой ремень будет работать в 1 процент от его заявленной нагрузки.

Ведь для изменения угла нужно сделать всего лишь несколько оборотов регулировочного колеса.

В настоящее время у нас пока нет статистики по их работе именно в нашем изделии.

Можно предположить, что он будет служить очень долгое время.

— минимальный угол заточки с этой системой на станках KakBritva – 8 градусов на сторону

— максимальный угол заточки с этой системой на станках KakBritva – 28 градусов на сторону

Используйте чертеж с размерами крепежных отверстий для установки системы “Сайлифт” на ваших заточных системах.

О работе системы «сайлифт» вы можете посмотреть в видео (рядом с описанием).
