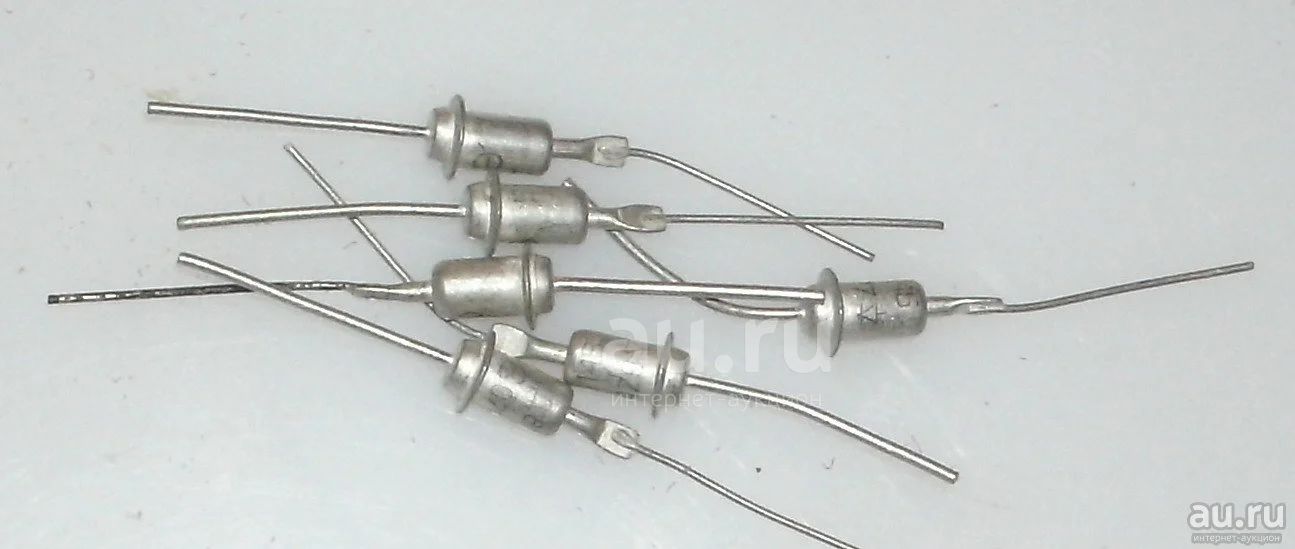

Диоды ( стабилитроны ) д814а, д814б, д814в, д818г (д814, д818), диоды д9, д223, д223а..

цена за 1 шт, при покупке любых товаров, не менее чем на 100р.

Электрические параметры стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)

• Напряжение стабилизации при Iст = 5 мА: При Т = +25°C Д814А 7...8,5 В Д814Б 8...9,5 В Д814В 9...10,5 В Д814Г 10...12 В Д814Д 11,5...14 В

Характеристики стабилитрона Д818Г

• Минимальное напряжение стабилизации 8,55 В
• Номинальное напряжение стабилизации - 9 В
• Максимальное напряжение стабилизации - 9,45 В
• Ток стабилизации стабилитрона - 10 мА
• Температурный коэффициент напряжения стабилизации стабилитрона - ±0,005 %/С
• Временная нестабильность напряжения стабилизации стабилитрона ±0,12 мкс
• Дифференциальное сопротивление стабилитрона 18 (10) Ом
• Минимально допустимый ток стабилизации стабилитрона 3 мА
• Максимально допустимый ток стабилизации стабилитрона 33 мА
• Прямая рассеивая мощность 0,3 Вт
• Рабочий диапазон температуры -60...+ 125 гр.

Диод Д9: Д9Б, Д9В, Д9Г, Д9Д, Д9Е, Д9Ж, Д9И, Д9К, Д9Л, Д9М - германиевый, точечный. Имеет стеклянный корпус и гибкие выводы. На корпусе диода Д9 нанесены цветные точки или кольца в качестве маркировки.

• Д9Б - красный Д9В - оранжевый Д9Г - жёлтый Д9Д - белый Д9Е - голубой Д9Ж - зелёный Д9И - два жёлтых Д9К - два белых Д9Л - два зелёных Д9М - два голубых

Электрические параметры диода Д9: Д9Б, Д9В, Д9Г, Д9Д, Д9Е, Д9Ж, Д9И, Д9К, Д9Л, Д9М

Прямое напряжение (постоянное) 1 В

Обратное напряжение (импульсное) Д9Б 10 В Д9В, Д9Г, Д9Д, Д9И, Д9К, Д9М 30 В Д9Е 50 В Д9Ж, Д9Л 100 В Выпрямленный ток (средний) Д9Ж, Д9Л 15 мА Д9В, Д9Е 20 мА Д9Г, Д9Д, Д9И, Д9К, Д9М 30 мА Д9Б 40 мА Прямой ток (импульсный) Д9Ж, Д9Л 48 мА Д9В, Д9Е 62 мА Д9Г, Д9Д, Д9И, Д9К, Д9М 98 мА Д9Б 125 мА

Рабочая температура −60...+70°C.

Диоды Д223, Д223А, Д223Б - сплавные (кремниевые). Имеют металлостеклянный корпус и гибкие выводы. Название диода и его цоколёвка нанесены на его корпусе. Весит такой диод около 0.5 г.

Параметры диодов Д223, Д223А, Д223Б

Прямое напряжение (постоянное): 1 В Обратный ток (постоянный): 1 мкА

Важные характеристики диодов Д223, Д223А, Д223Б

Обратное напряжение (постоянное):

Д223 50 В Д223А 100 В Д223Б 150 В Выпрямленный ток (средний): 50 мкА Прямой ток (импульсный): 500 мА

Рабочая температура: -60...+125°C.
