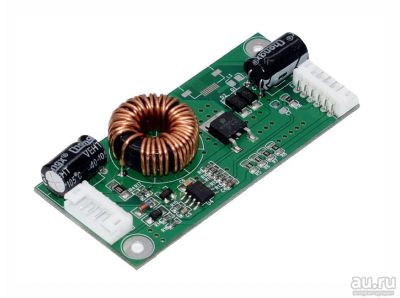

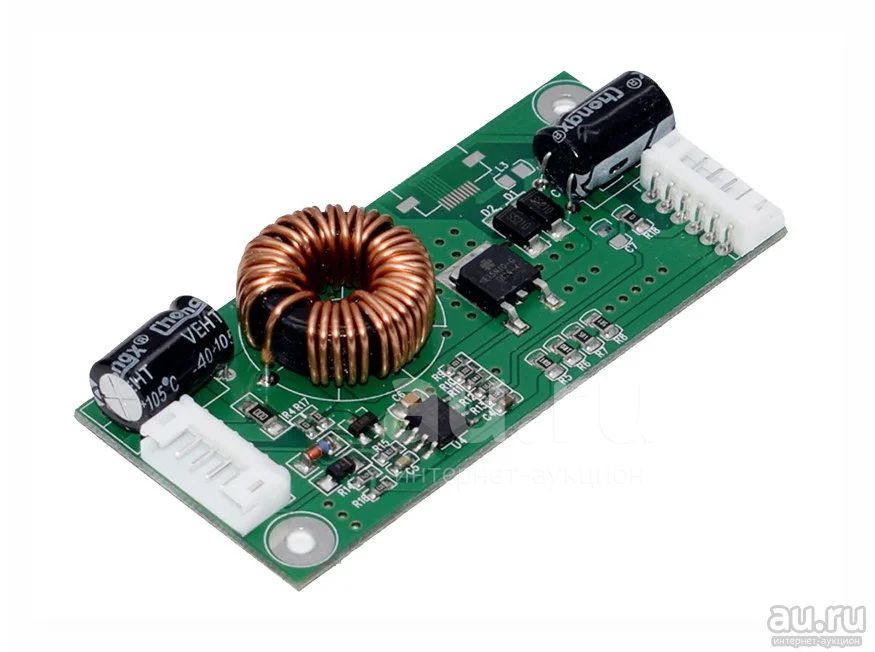

Универсальный инвертор (драйвер подсветки) для led телевизоров, диагональю от 10 до 42 дюймов

Цена
400 руб
Безопасная сделка с доставкой
3 днядо конца торгов(30 окт 2020 13:27)
Красноярск, ТЮЗ
+7 902 965 XX XX

Описание лота

Состояние
Новое

Используется для светодиодной подсветки телевизоров с диагональю 10 - 48 дюймов. Построен на чипе BIT3260. Ток (яркость свечения) устанавливается перемычками на резисторах (меньше сопротивление - больше яркость, по умолчанию 300mA, см рисунок)

Характеристики:
  • Входное напряжение: 11 - 36 В
  • Выходное напряжение: 15 - 85 В
  • Максимальный выходной ток: 1A
  • Размеры платы: 45 х 85 мм

Назначение выводов:

VCC - напряжение питания

ON/OFF (EN) - включение/отключение

Vadj (ADJ) - регулировка яркости

GND - корпус (земля)

LED- и LED+ - выходы на светодиоды

R10-R14 (J1-J8) - регулировка выходного напряжения (тока)


Условия передачи

Место нахождения лота Крас. Раб. 122 1й под. По безопасной сделке не работаю. На выкуп лота 7 дней.
