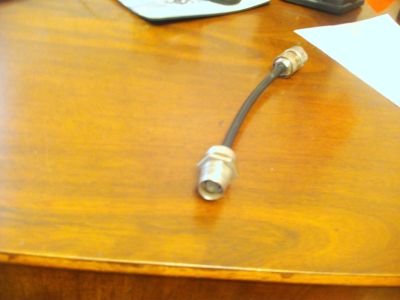

Соединитель радиочастотный СР-75-154 ПВ 91

Основные технические параметры СР-75-154ПВ:

СР-75-154ПВ

Вилка кабельная прямая.

Вид соединения - резьбовое.

Марка присоединяемого кабеля - РК75-4-11, РК75-4-12, РК75-4-13, РК75-4-15, РК75-4-16.

Технические условия - ВР0.364.007ТУ.

Соединитель СР-75-154ПВ предназначен для эксплуатации в электрических цепях радиочастотных трактов.

Рабочее напряжение в нормальных условиях - 500 В

Количество сочленений-расчленений - 500

Сопротивление контактов штырь – гнездо и корпус – корпус - 0,01 Ом

Диапазоны рабочих температур:

- соединители с фторопластовой изоляцией - от -60 до +155 °С

- соединители с полиэтиленовой изоляцией - от -60 до +85 °С

Минимальный срок сохраняемости - 15 лет, для розеток приборных и переходов 20 лет

Структура условного обозначения:

СР-75-154ПВ

СР - соединитель радиочастотный;

75 - величина волнового сопротивления, Ом;

154 - порядковый номер разработки;

Ф или П - изоляционный материал – фторопласт или полиэтилен;

В - всеклиматическое исполнение по ГОСТ В 20.39.404-81.
