Датчик НПП Дельта «Клевер-Д» исполнение 009

Описание датчика исполнение 009 "Клевер-Д" (Кислород О2 э/х) (арт: ФГИМ 413415.001-400-023-009-01.007)

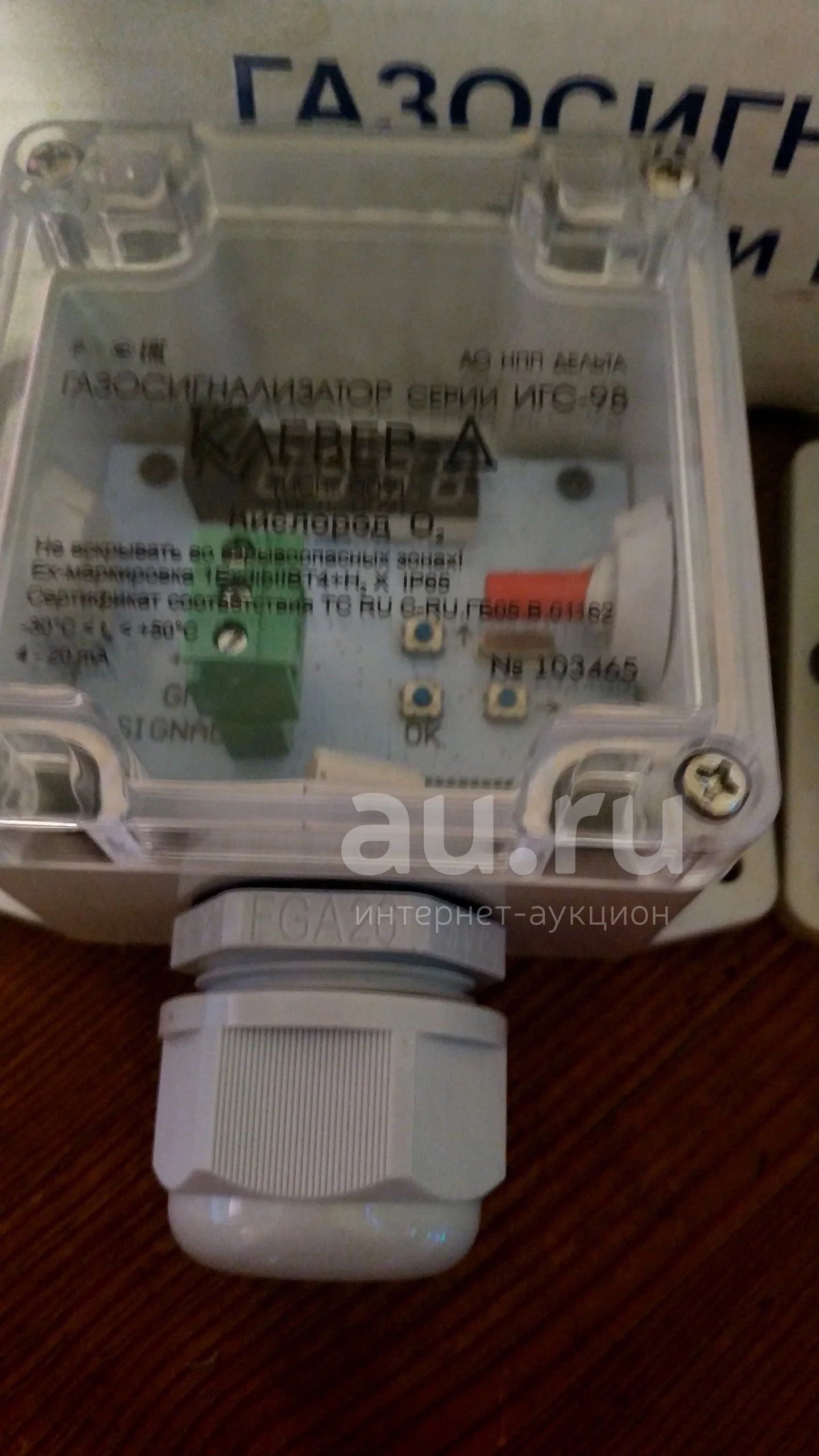

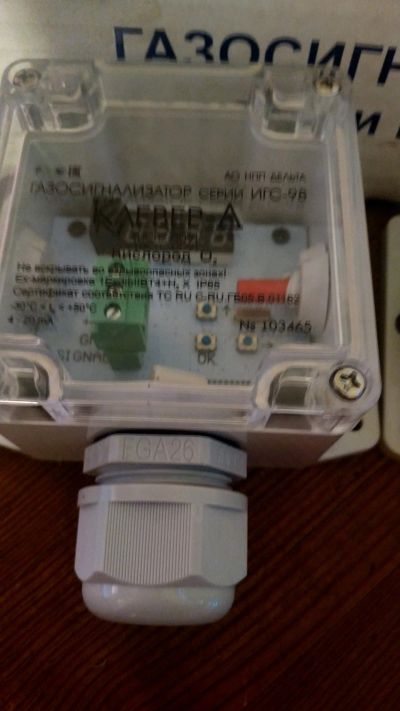

Конструктивно прибор выполнен в корпусе из поликарбоната с прозрачной крышкой. На корпусе имеются кронштейны для крепления на стену. Питание осуществляется от внешнего источника. Номинальное напряжение питания 24 вольта. Датчики имеют цифровую индикацию и токовый выход в стандарте 4 - 20 мА. Маркировка взрывозащиты 1ExdibIIBT4+H2X. Датчики, предназначенны для измерения концентраций следующих газов: метан, пропан, пары углеводородов, метанол, спирт, формальдегид, угарный газ, углекислый газ, хлор, водород, сероводород, хлороводород, аммиак, оксид азота, диоксид азота, кислород, диоксид серы. Рекомендуется использовать в составе измерительных систем автоматического контроля загазованности А8М или А4М и в комплекте с одноканальными пультами А1 или А1М.

Рекомендации по монтажу и эксплуатации

Детекторы газа устанавливаются в произвольном положении,с учетом возможности последующего обслуживания, в местах наиболее вероятного появления контролируемых газов и крепятся к стене или другой плоской поверхности винтами или шурупами. Приборы соединяются с внешним контроллером или другой системой автоматики с помощью кабеля любого типа сечением проводов 0,2-2,5 мм2, позволяющего закрепление в клеммных колодках и проход через гермоввод прибора. Соединение должно производиться в строгом соответствии с маркировкой. Для подсоединения кабеля к прибору необходимо снять крышку корпуса, отвернув 4 винта, пропустить конец кабеля с зачищенными проводами через кабельный ввод и закрепить провода в клеммной колодке на плате прибора. Прокладку кабеля следует вести по возможности на удалении от сетевых проводов и силовых кабелей.
