Усилитель звука AD-600W на транзисторах | 2.0 Звук | 600 + 600Вт | 1200Вт | AC 24В
Снят с торгов продавцом.
11 апр 2023 08:12
Причина:
Продано
Этот лот уже не продается, но мы нашли для вас похожие
Усилитель звука сабвуфера SKU:013339 TPA3116 100 Вт выходная мощность
900 руб.Усилитель звука WM-035S TPA3116D2 высокомощный 150W автомобильный усилитель для сабвуфера
1 000 руб.Диммер регулятор мощности на 4000Вт с выносным датчиком стдд
350 руб.Классические сетки гриль 6" D16 пластик / защитная решетка для динамиков акустики S90 AC35 / DIY
100 руб.Comp.cool.#41 оригинальный комплект Asus / 88мм / 0.5A / 7pin мама / Комплект из 3х кулеров ASUS ROG Strix GTX 1660 TI Gaming GTX 1060 1070 1080 cooler для видеокарты T129215SU cool.88
1 600 руб.Эффективная термо паста HY610 шприц 20гр ( термопаста HY-610 )
280 руб.Хомут пружинный самозажимной 12*0,8*8 мм
20 руб.Ledstrip.#006 LG 49" (новый комплект 10 шт) 49LB 49LF DRT 3.0 6916L-1788A 6916L-1789 A/B led string strip LG 49LY320C
1 800 руб.Усилитель звука AD-600W на транзисторах | 2.0 Звук | 600 + 600Вт | 12...
Цена
2 300 руб.
Цена
2 300 руб.
📢ВНИМАНИЕ Цена указана за наличный расчет, 💳терминал +3%
Снят с торгов(11 апр 2023 08:12)
Описание лота
Состояние | Новое |
Производитель | Другой |
Система звучания | 2.0 (стерео) |
Выходная мощность, Вт | 1200 |

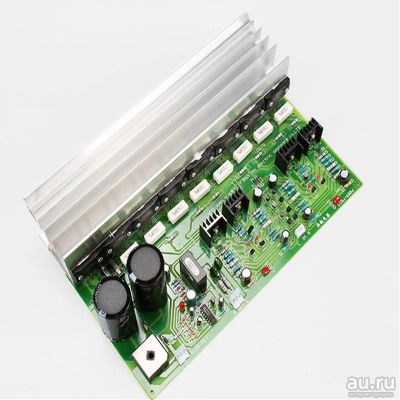

Усилитель звука для на транзисторах
Технические характеристики:
Рекомендуемое рабочее напряжение: от 20 до 26В AC Двуполярное
Усилительный каскад на транзисторах: 2SC3858 и 2SA1494
Предусилитель: на транзисторах B1109 и D1609
=====================================
габариты радиатора 30*7*7 см
конденсаторы на 63в
============================
Тип: 2.0 Стерео
Сопротивление нагрузки: 4-8 Ом
Выходная Мощность: 600+600Вт
Частотный диапазон: 10Гц - 50КГц
Вход звука: колодка на плате с подписью IN
Выход Звука: силовой разъем на плате с подписью OUT
Модель усилителя: AD-600W
Комплект: Коробка, усилитель в пакете, гайки с колпачками для регуляторов, Кабель для подключения питания, кабель для подключения нагрузки
Производитель: Китай
Доставка в другие города
Почтой России, СДЭК
Усилитель звука сабвуфера SKU:013339 TPA3116 100 Вт выходная мощность
900 руб.Усилитель звука WM-035S TPA3116D2 высокомощный 150W автомобильный усилитель для сабвуфера
1 000 руб.Диммер регулятор мощности на 4000Вт с выносным датчиком стдд
350 руб.Классические сетки гриль 6" D16 пластик / защитная решетка для динамиков акустики S90 AC35 / DIY
100 руб.Comp.cool.#41 оригинальный комплект Asus / 88мм / 0.5A / 7pin мама / Комплект из 3х кулеров ASUS ROG Strix GTX 1660 TI Gaming GTX 1060 1070 1080 cooler для видеокарты T129215SU cool.88
1 600 руб.Эффективная термо паста HY610 шприц 20гр ( термопаста HY-610 )
280 руб.Хомут пружинный самозажимной 12*0,8*8 мм
20 руб.Ledstrip.#006 LG 49" (новый комплект 10 шт) 49LB 49LF DRT 3.0 6916L-1788A 6916L-1789 A/B led string strip LG 49LY320C
1 800 руб.Поделиться этим лотом:
Вопросы
Здравствуйте. Маленько поправлюсь.
Т. к. питание усилителя осуществляется от трансформатора с двумя вторичными обмотками по 26 В, где конец одной обмотки соединяется с началом другой, образуя общую точку, то после диодного моста и емкостного фильтра напряжение составит 36,5 В (1,4*Uпит) каждого полюса относительно общей точки. А это примерно 330 Вт на канал. Действительно 600 Вт усилитель выдаст, но это с двух каналов. Для дома больше и не нужно. К тому же радиатор слишком хилый. Без активного охлаждения выходные транзисторы вылетят.
P.S. В традиционных схемах усилителей синусоида на выходе УМ формируется относительно общей точки. (Напряжение диагонали моста не показательно и при расчёте выходной мощности УМ во внимание не принимается, только напряжение между полюсами и общей точкой).
У Вашего УМ как раз трёхпиновый коннектор: 26-0-26, где 0 - та самая общая точка - соединение начала и конца двух вторичных обмоток
Т. к. питание усилителя осуществляется от трансформатора с двумя вторичными обмотками по 26 В, где конец одной обмотки соединяется с началом другой, образуя общую точку, то после диодного моста и емкостного фильтра напряжение составит 36,5 В (1,4*Uпит) каждого полюса относительно общей точки. А это примерно 330 Вт на канал. Действительно 600 Вт усилитель выдаст, но это с двух каналов. Для дома больше и не нужно. К тому же радиатор слишком хилый. Без активного охлаждения выходные транзисторы вылетят.
P.S. В традиционных схемах усилителей синусоида на выходе УМ формируется относительно общей точки. (Напряжение диагонали моста не показательно и при расчёте выходной мощности УМ во внимание не принимается, только напряжение между полюсами и общей точкой).
У Вашего УМ как раз трёхпиновый коннектор: 26-0-26, где 0 - та самая общая точка - соединение начала и конца двух вторичных обмоток
1 мая 2020 13:08
Добрый.
действительно после выпрямления AC26 со средней точкой, на выходе между плечами получаем примерно 72в.
Синусоида формулируется относительно средней точки, а амплитуда синусоиды = сумма двух плечей.
72/4Ом= 18A, 18A*72=1296Вт. т.к. усилитель класса AB, принимаем КПД=50%, что в общем и соответствует максимальной заявленной мощности в 600вт на канал.
Радиатор на самом деле не маленький, 30 *7 * 7см Но все же думаю что принудительное охлаждение будет не лишним.
P.S. в свое время подобные усилители сдавал на зачет как курсовые работы, про "во внимание не принимается" с Вами не соглашусь, но вступать далее в споры не буду.
действительно после выпрямления AC26 со средней точкой, на выходе между плечами получаем примерно 72в.
Синусоида формулируется относительно средней точки, а амплитуда синусоиды = сумма двух плечей.
72/4Ом= 18A, 18A*72=1296Вт. т.к. усилитель класса AB, принимаем КПД=50%, что в общем и соответствует максимальной заявленной мощности в 600вт на канал.
Радиатор на самом деле не маленький, 30 *7 * 7см Но все же думаю что принудительное охлаждение будет не лишним.
P.S. в свое время подобные усилители сдавал на зачет как курсовые работы, про "во внимание не принимается" с Вами не соглашусь, но вступать далее в споры не буду.
13 мая 2020 05:37
Здравствуйте.
При всём уважении к Вам, замечу, что что-то напутано с характеристиками УМ.
Возьмём его КПД равное 100% (что далеко не так) и проведем расчёт:
напряжение питания 26 Вольт поделим на сопротивление нагрузки 4 Ома и получим силу тока в кабеле акустической системы = 6,5 Ампер (пренебрегаем сопротивлением проводов - кабель идеальный, что далеко не так). Считаем мощность, выделяемую на динамической головке: 26 Вольт умножим на 6,5 Ампер и получим 169 Ватт. Для того, чтобы приблизится к мощности 600Вт, необходимо питающее напряжение увеличить до 50 Вольт. А теперь интересно на какое напряжение конденсаторы большой емкости в цепях питания?
При всём уважении к Вам, замечу, что что-то напутано с характеристиками УМ.
Возьмём его КПД равное 100% (что далеко не так) и проведем расчёт:
напряжение питания 26 Вольт поделим на сопротивление нагрузки 4 Ома и получим силу тока в кабеле акустической системы = 6,5 Ампер (пренебрегаем сопротивлением проводов - кабель идеальный, что далеко не так). Считаем мощность, выделяемую на динамической головке: 26 Вольт умножим на 6,5 Ампер и получим 169 Ватт. Для того, чтобы приблизится к мощности 600Вт, необходимо питающее напряжение увеличить до 50 Вольт. А теперь интересно на какое напряжение конденсаторы большой емкости в цепях питания?
30 апр 2020 17:06
Здравствуйте, расчет верен, но Вы не учли, что питание 26в AC двуполярное, а это примерно 72в в постоянке между плечами.
Конденсаторы на 63в
Радиатор 30 * 7 * 7см
Конденсаторы на 63в
Радиатор 30 * 7 * 7см
13 мая 2020 05:36
именно с этим усилителем?
или с krsk.au.ru/14524766-usilitel-zvuka-xh-m566-na-baze-2-h-mikroshem-tpa3116/
или с krsk.au.ru/14524766-usilitel-zvuka-xh-m566-na-baze-2-h-mikroshem-tpa3116/
22 фев 2020 17:48
