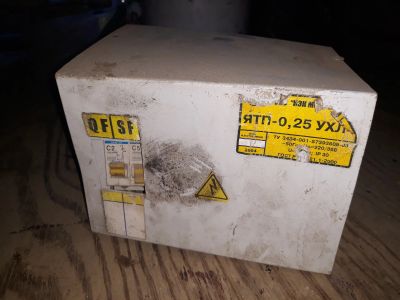

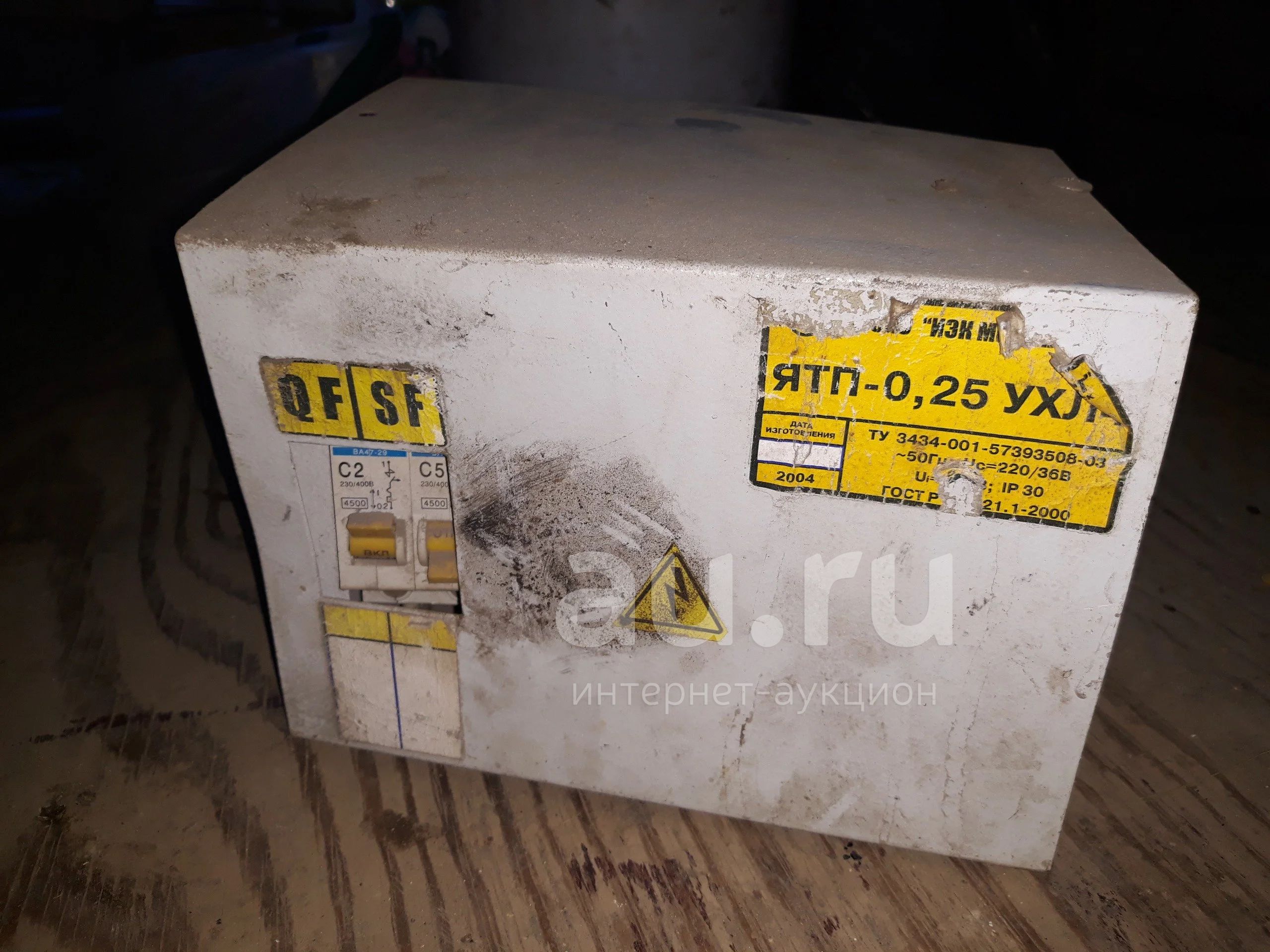

Трансформатор понижающий

Для чего нужен ящик ЯТП 0,25, где используетя? Ящик трансформаторный понижающий ЯТП-0,25 предназначен для питания сетей местного или ремонтного освещения, а также подключаемых к нему переносных светильников, паяльников и других аналогичных электротехнических устройств безопасным низким переменным однофазным напряжением 12, 24, 36 или 42 В.

Какова конструкция ящика ЯТП 0,25?

Ящик представляет собой конструкцию из листового металла. Внутри него расположен однофазный понижающий трансформатор ОСО-0,25 мощностью 250 Вт и три автоматических выключателя ВА24-29 (либо что-то вроде ВА47-29): вводной и два на отходящих линиях (фидерные). Ввод запитывающих и вывод отходящих линий осуществляется снизу. На торцевой части ящика расположена штепсельная розетка. Исполнение ЯТП-0,25 - навесное. По требованию заказчика допускается размещение трансформатора с номинальным вторичным напряжением отличным от типового ряда.Расшифровка ЯТП-0,25, маркировка.

ЯТП-0,25-ХХХ/ХХ-Х-Х

ЯТП - ящик с трансформатором, понижающий;

0,25 - номинальная мощность трансформатора;

ХХХ - номинальное напряжение первичной обмотки 220В, 380В;

ХХ - номинальное напряжение вторичной обмотки 12В, 24В, 36В, 42В;

Х - степень защиты ящика с понижающим трансформатором напряжения IP30, IP54;

Х - климатическое исполнение и категория размещения по ГОСТ15150-69.

Условия эксплуатации ЯТП-0,25

Высота над уровнем моря до 1000 м.

Верхнее значение температуры окружающего воздуха 40°С.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию.

Группа механического исполнения М1 по ГОСТ 17516.1-90.

Степень защиты IР30 по ГОСТ 14254-96.

Требования техники безопасности в соответствии с ГОСТ 12.2.007.0-75.

Ящики типа ЯТП-0,25 соответствуют ТУ 36-631-76.

Электрическая принципиальная схема ЯТП-0,25

Электрическая принципиальная схема ящика типа ЯТП-0,25:

TV - трансформатор ОСО-0,25 У3 (220/12; 220/24; 220/36 В);

QF1 - автоматический выключатель ВА24-29 (ВА47-29) УХЛ4, Iрас=6 А;

QF2, QF3 - автоматические выключатели ВА24-29 (ВА47-29) УХЛ4, Iрас=10 А;

XS - штепсельная розетка РШ-Ц-2-С-09-6/220 УХЛ4;

XT - блок зажимов БЗ24-4П25-В/В У3-10Габаритные размеры ЯТП-0,25

Габаритные размеры ящика типа ЯТП-0,25:

1 - корпус;

2 - автоматические выключатели АЕ1031;

3 - блок зажимов БЗ24;

4 - штепсельная розетка;

5 - трансформатор ОСО-0,25 У3;

6 - табличка;

7 - крышка

Напряжение 220 В подается на автоматический выключатель QF1.

Преобразованное напряжение 36 В (24 или 12 В) снимается через автоматические выключатели QF2, QF3 или с розетки ХS.

( в наличии 3 шт ) цена за 1 шт .
