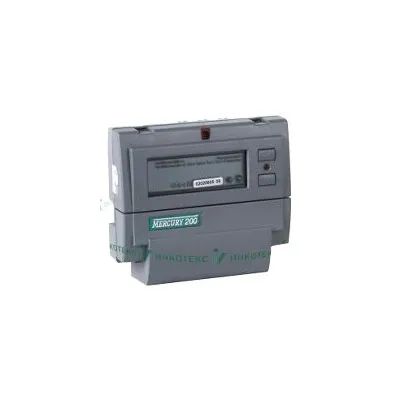

Счетчик однофазный Меркурий 200.04 5(60)

Однофазный электрической энергии однофазный многотарифный счётчик электрической энергии «Меркурий 200.04» предназначен для коммерческого учёта активной электроэнергии в однофазных цепях переменного тока. Он работает как автономно, так и в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).
Счётчик имеет следующие технические особенности:
датчик тока — шунт;
интерфейсы: CAN и модем PLC-I (опция);
крепление на DIN-рейку;
комплектация переходной планкой для крепления на место индукционных счётчиков.
Функциональные возможности счётчика включают:
учёт по 4 тарифам;
индивидуальное расписание для каждого наименования дня недели и месяца;
автопереход на зимнее и летнее время;
измерение, учёт, хранение и передачу информации о потреблённой электроэнергии;
контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок;
отображение на ЖК-индикаторе номера текущего тарифа, значения потреблённой энергии, текущего значения активной мощности, текущих значений тока и напряжения.
Счётчик с модемом PLC-I непрерывно передаёт информацию о потреблённой электроэнергии нарастающим итогом без десятых долей кВт*ч. Счётчик с литерой «М» оснащён модемом PLC-I новой ревизии, который позволяет передавать дополнительные данные.

Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
энергия всего от сброса показаний;
энергия на начало текущего и 12 предыдущих месяцев.
Тарификатор с возможностью задания отдельного расписания для каждого месяца по рабочим и выходным дням недели и по праздничным дням по 4 тарифам в 8 временных зонах суток. Каждый месяц года программируется на индивидуальное тарифное расписание
Измерение мгновенных значений активной мощности
Наличие многофункционального импульсного выхода, в том числе с функцией управления нагрузкой
Отсутствие магниточувствительных элементов в измерительных цепях и системе питания
Ведение журналов событий
Автоматическая самодиагностика с индикацией ошибок
Индикация параметров на ЖКИ при отключенном питании

Технические характеристики
Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А 2 / 10
Полная мощность, потребляемая каждой цепью тока, не более, В*А 2,5
Активная /полная мощность, потребляемая цепями напряжения при наличии PLC-модема, Вт / В*А 3 / 30
Количество тарифов 4
Сохранность данных при перерывах питания, не менее, лет 10
Межповерочный интервал, лет 16
Гарантийный срок эксплуатации, лет 3
Наработка на отказ, не менее, ч 220 000
Диапазон рабочих температур, °С от -40 до +55
Масса, не более, кг 0,6
Габариты (Д×Ш×В), мм 156x58x138
Метрологические характеристики
Класс точности счетчиков: 1
Номинальное напряжение, В: 230
Базовый / максимальный ток, А: 5/60
Максимальный ток в течение 10 мс: 30*I макс
Чувствительность при измерении активной энергии, А: 0,02
Малогабаритный корпус с универсальным креплением на щит и DIN-рейку
