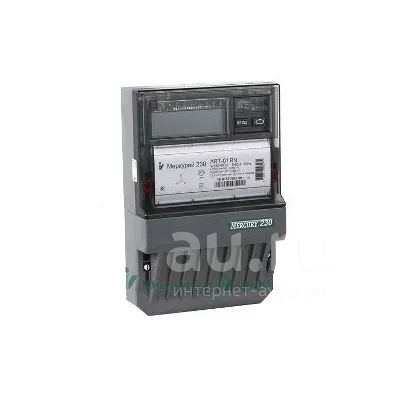

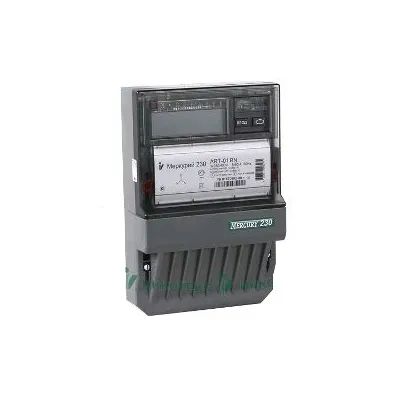

Счетчик трехфазный Меркурий 230 ART-03 CN

Описание товара

Счетчики электрической энергии трёхфазные, активно/реактивные, многофункциональные

Технические особенности

класс точности 0.5S, 1.0
интерфейсы: RS-485; CAN, GSM, IrDA, PLC-I;
счетчик с GSM модулем включённый в цепь счетчиков объединённых CAN(RS485) интерфейсом обеспечивает дистанционный доступ к любому счетчику по каналу GSM.
Возможность подключения резервного питания Uрез = 5,5…9 В;
2 или 4 стандартных гальванически развязанных импульсных выхода;
Однонаправленные cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей.
Двунаправленные фиксируют энергию каждого направления;
Автоматическая самодиагностика с индикацией ошибок;
Электронная пломба на вскрытие передней панели.

Базовые функции (все модификации):

Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

всего от сброса показаний
за текущие сутки и на начало суток
за предыдущие сутки и на начало суток
за текущий месяц и на начало месяца
за каждый из 11 предыдущих месяцев и на начало месяцев
за текущий год и на начало года
за предыдущий год и на начало года.

Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.

Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.

Дополнительно счётчик обеспечивает измерение следующих параметров электросети:

мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующих значений фазных токов, напряжений, углов между фазными напряжениями
частоты сети
коэффициентов мощности по каждой фазе и по сумме фаз.

Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.

Наличие журналов в которых фиксируются:

время включения выключения счётчика
время пропадания / появления фаз 1,2,3
время вскрытия / закрытия прибора
время коррекции тарифного расписания
время превышения установленных лимитов энергии и мощности…

всего 22 различных события.

Дополнительные функции (в зависимости от модификации):

Учёт активной и реактивной энергии в двух направлениях (приём, отдача).
Учёт активной энергии прямого направления отдельно в каждой фазе сети.
Хранение двухканального архива значений средних мощностей активной и реактивной энергии и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются:
время включения выключения счётчика
время пропадания / появления фаз 1,2,3
время вскрытия / закрытия прибора
время коррекции тарифного расписания
время превышения установленных лимитов энергии и мощности…

всего 22 различных события

Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
Подключение внешнего резервного питания для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания

Счётчики отображают на ЖК-индикаторе:

значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
фазное напряжение и ток в каждой фазе;
измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
коэффициент мощности по каждой фазе и суммарный по трем фазам;
углы между фазными напряжениями;
частоту сети;
текущее время и дату;
параметры модема силовой сети;
пиктограмма уровня сигнала модема PLC;
