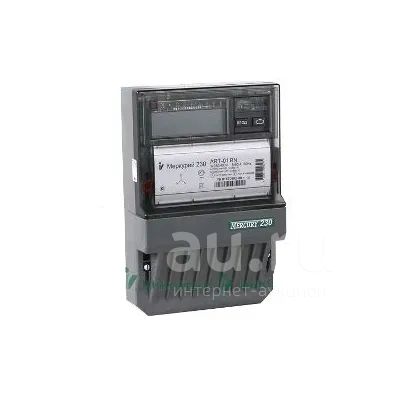

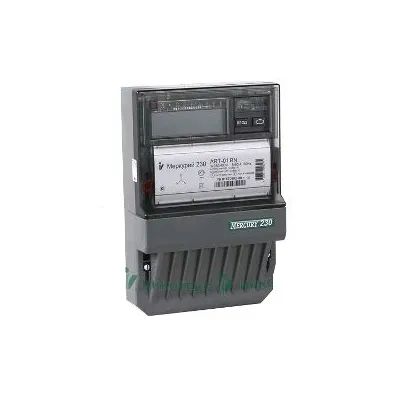

Счетчик трехфазный Меркурий 230 ART-00 RN

Счетчики предназначены для однонаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АИИС КУЭ.

Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
энергия всего от сброса показаний;
энергия на начало текущих и предыдущих суток;
энергия на начало текущего и 11 предыдущих месяцев;
энергия на начало текущего и предыдущего года;
расход за текущие и предыдущие сутки;
расход за текущий и 11 предыдущих месяцев.
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута
Функция пофазного многотарифного учета
Учёт технических потерь в линиях электропередач и силовых трансформаторах
Измерение параметров электрической сети:
мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующие значения фазных токов и напряжений;
значения углов между фазными напряжениями;
частота сети;
коэффициенты мощности по каждой фазе и по сумме фаз.
Профиль мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 45 минут. Глубина хранения 85 суток для времени усреднения 30 минут
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
Ведение журналов событий, включая события показателей качества электроэнергии
Возможность подключения резервного питания
Наличие многофункциональных импульсных выходов, в том числе с функцией управления нагрузкой
Автоматическая самодиагностика с индикацией ошибок
Энергонезависимая электронная пломба
Запись несанкционированных воздействий в нестираемые журналы событий

Технические характеристики
Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А 2/10
Полная мощность, потребляемая каждой цепью тока, не более, В*А 0,1
Диапазон питающих напряжений входа резервного питания и питания интерфейсов RS-485, CAN, В 5,5 - 12
Средний ток потребления от источника внешнего питания интерфейсов RS-485, CAN, мА 30
Средний ток потребления от источника резервного питания, мА 150
Количество тарифов 4
Сохранность данных при перерывах питания, не менее, лет 10
Межповерочный интервал, лет 10
Гарантийный срок эксплуатации, лет 3
Наработка на отказ, не менее, ч 210 000
Диапазон рабочих температур, °С от -40 до +55
Масса, не более, кг 1,5
Габариты (ДхШхВ), мм 170x74x258
Метрологические характеристики
Класс точности счетчиков (актив. / реактив.):
• трансформаторного включения: 0,5S / 1
• прямого включения: 1/2
Номинальное напряжение, В:
• трансформаторного включения: 3*57,7/100
• прямого включения: 3*230/400
Базовый / максимальный ток, А:
• трансформаторного включения: 5/7,5
• прямого включения: 5/60; 10/100
Макс. ток для счетчиков прямого включения в течение 10 мс: 30*I макс
Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с: 20*I макс
Чувствительность при измерении активной энергии, А:
• трансформаторного включения: 0,005
• прямого включения: 0,02; 0,04
