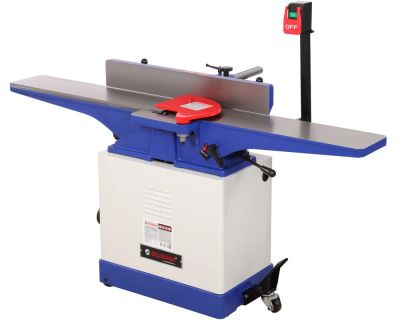

Строгально фуговальный с Helical валом Belmash J200/1800ARH

Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм. На станке можно выполнять фугование поверхностей.

На данную модель установлен вал helical (сегментированный) с 40 ножевыми пластинами. Такая конструкция дает лучшее качество обработки, особенно при работе с твердыми породами дерева или при высокой загрузке оборудования.

Имеет средние размеры, максимальная ширина обрабатываемой заготовки составляет 203 мм. Все основные детали отлиты из чугуна, рабочие поверхности фрезерованы. Глубина регулировки подающего стола до 13 мм. Длина загрузочного/ приемного столов - 897/897.

Удлиненный стол нужен для обеспечения прямолинейности. Даже довольно габаритная заготовка , уложенная на него, будут иметь надежную опору, оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола.

Имеет подкатное приспособление.

На станок предустановлен Helical вал, имеющий продленный срок службы ножей и более высокое качество обработки

Длина загрузочного/ приемного столов составляет 897/897.

Такая длина столов позволяет осуществлять уверенное прямолинейное движение заготовки, что увеличивает точность и качество обработки.

Механизм настройки положения параллельного упора позволяет регулировать угол наклона последнего от -45 до + 45 градусов.

Все ключевые конструкции станка, такие как приемный и подающий столы, а также параллельный упор изготовлены из чугуна

Общие параметры

Высота, мм 1 290

Длина, мм 1 860

Ширина, мм 1 130

Количество строгальных ножей, шт 40

Материал рабочего стола Чугун

Частота вращения на холостом ходу, об./мин 5 000

Масса нетто, кг 193

Масса брутто, кг 248

Характеристики питающей сети, В/Гц 220/50

Тип электродвигателяасинхронный, S1

Потребляемая (выходная) мощность Вт 1700 (1100)

Диаметр ножевого вала, мм 74

Габариты упаковки 2 (ДхШхВ), мм 2030×607×305

Габариты упаковки 1 (ДхШхВ), мм 920×460×680

Строгание

Размер подающего стола, мм 888

Размер приемного стола, мм 890

Длина строгальных столов, мм 1 860

Максимальная ширина строгания, мм 203

Размеры параллельного упора (ДхВ), мм 886×123

Угол наклона параллельного упора -45-0-45°

Наружный диаметр патрубка для отвода стружки, мм 100

Максимальная глубина строгания за один проход, мм 3

Технические характеристики

Возможность установки строгального вала helical, spiral да

Материал параллельного упора чугун

Ременьклиновой, А 1180

Размер ножей (Д×Ш×Т), мм 15x15x2,5

Высота фуговальных столов над уровнем пола, мм 850
