Контроллер заряда 12V аккумуляторной батареи XH-M601

Контроллер предназначен для автоматического включения/выключения автомобильного зарядного устройства, при достижении напряжения на аккумуляторной батарее заданных (настраиваемых) значений верхнего и нижнего уровней.

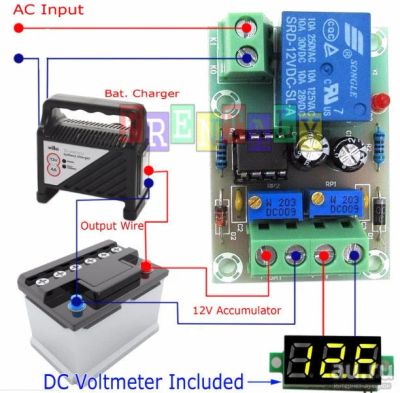

Схема подключения контроллера к зарядному устройству и аккумуляторной батарее приведена на фото.

Описание настройки взято из отзывов на товар-

"Хорошее реле, если правильно настроить. Сначала настраиваем напряжение включения (12,3V к примеру). Выкручиваем оба резистора против часовой стрелки до щелчка, а затем 2-3 оборота по часовой. Подаём на реле 12,3V (светодиод не должен светиться, если светится, то RP2 ещё влево), крутим RP1 вправо, пока не включится реле и светодиод. Отключаем питание и крутим вправо до щелчка RP2. Включаем и увеличиваем питание до 14,8V (но не более 15V) и крутим против часовой RP2 до отключения реле. При необходимости можете подстроить пределы от 10,5V до 14,8V. RP1- нижний предел. RP2 - верхний предел. Работает довольно чётко. не превышайте напряжение питания 15V, сгорит NE555"

Контроллер замкнет реле и тем самым включит зарядное устройство если напряжение аккумулятора будет равно или ниже напряжения нижнего уровня. При достижении на батарее напряжения высокого уровня, контроллер разомкнет реле и тем самым выключит зарядное устройство, предохраняя аккумулятор от перезаряда (кипения).

Напряжение низкого уровня устанавливается резистором VR2, а высокого - VR1.Вращение по часовой стрелке увеличивает напряжение, против часовой - уменьшает.

Технгические характеристики:

• Напряжение нижнего уровня (включения реле): 10,5V (регулируется);
• Напряжение высокого уровня (выключения реле): 14,8V (регулируется);
• Ток потребления в режиме отключенного реле: не более 12мА;
• Максимальный ток коммутации реле (не путать с зарядным током) - до 10А;
• Размеры (мм) : 50х32х18
