Реле РПС 34Б
Описание
Состояние | Б/у |

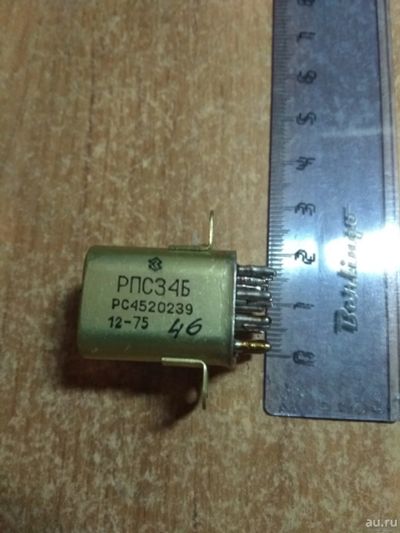

Реле РПС-34Б РС4.520.239
Реле РПС-34Б РС4.520.239 герметичное, поляризованное, двустабильное, двухпозиционное, с четырьмя элементами на переключение, предназначено для коммутации цепей постоянного и переменного тока частотой до 10 кГц.
Реле РПС-34А, РПС-34Б соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.079 ТУ.
Масса реле РПС-34А не более 43 г, реле РПС-34Б - не более 45 г.
Исполнения реле:
- РПС34А исполнения без угольников (РС4.520.231...РС4.520.248, РС4.520.281...РС4.520.285);
- РПС34Б исполнения с угольниками (РС4.520.231-01...РС4.520.248-01, РС4.520.281-01...РС4.520.285-01).
Технические характеристики:
Ток питания - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотки обесточены) - 200
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
- в условиях повышенной влажности - 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- при нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 180
Количество групп контактов - 4П
Рабочее напряжение, В - 24…32
Сопротивление обмотки, Ом - 314,5…425,5
Напряжение срабатывания, В - 8…16
Время срабатывания, мс - <5,0
Сопротивление контактов, Ом - 1,0
Диапазон коммутации:
- ток , А - 5x10-3…3,0
- напряжение, В - 6…220
