электросчетчик многотарифный трехфазный НЕВА МТ 314 1.0 AR E4BSR26

Доставка по городу - бесплатно

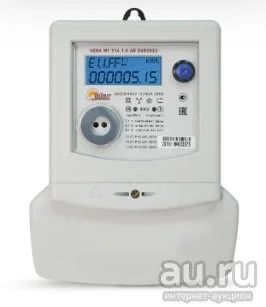

Электросчетчик НЕВА МТ 314 1.0 AR E4BSR26

Применение: Счетчик может использоваться на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах, подключенных к трехфазной сети. Счетчик разработан непосредственно для использования в системе АИИС КУЭ

Назначение: Счетчик предназначен для измерения и учета потребленной активной или активной и реактивной энергии в трехфазных трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием

Технические характеристики

Тип: Многотарифный

Оснащение

• Оптический порт по ГОСТ IEC 61107-2011
• Интерфейс EIA-485 с питанием от встроенного блока питания
• Промежуточное реле управления нагрузкой
• Электронная пломба крышки клеммной колодки
• Оптические испытательные выходы активной и реактивной энергии
• Электрический испытательный выход встроенных часов
• Подсветка ЖКИ
• Датчик тока - шунт

Особенности

• Универсальный корпус позволяет устанавливать счетчик как на 3 винта, так и на рейку ТН35
• Счетчик разработан в соответствии с требованиями технической политики ПАО «Россети», имеет функции измерения параметров качества электроэнергии, указанных в технической политике
• Аппаратная защита разрешения записи

Измерение и хранение в памяти измеренных значений

Активной, реактивной индуктивной и реактивной емкостной:

• энергии нарастающим итогом, в том числе по тарифам
• энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев
• энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
• мощностей, усредненных на 30-ти мин. интервале, в течение 128 сут. Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по каждой фазе отдельно

Измерение параметров сети

• Среднеквадратических значений тока и напряжений пофазно
• Частоты сетевого напряжения
• Активной мощности суммарно и пофазно
• Реактивной мощности суммарно и пофазно
• Углов между векторами напряжения
• Фактора активной мощности, суммарно и пофазно

Сохранение в журнале событий даты и времени:

• Включения и отключения питания
• Наличия тока в фазе при отсутствии соответствующего напряжения
• Пропадания напряжения в любой из фаз
• Изменения направления тока в любой из фаз
• Перепрограммирования параметров
• Изменения времени и даты во встроенных часах с фиксацией изменяемого времени
• Сброса информации о максимальной мощности
• Снятия крышки клеммной колодки
• Очистки профилей нагрузки
• Сброс микроконтроллера в результате критической электромагнитной обстановки

Технические характеристики

Класс точности акт./реакт.1/2Номинальное напряжение, В3×230/400 VРабочий диапазон фазных напряжений, В172…264Номинальная частота сети, Гц50Рабочий диапазон частот, Гц50 ± 2,5Базовый (макс.) ток, А5(60)Разрядность показаний6+2Количество тарифов4Количество тарифных зон суток8Количество сезонов12Количество исключительных дней32Тарификация в будни, сб и всраздельнаяТочность хода часов, не более, с/сут.± 0,5 при номинальной t°Точность хода часов, типовое значение, с/сут.2 в рабочем диапазоне t°Скорость обмена, Бод9600Протокол обменаГОСТ IEC 61107-2011Макс. площадь сечения проводников, мм250Рабочий диапазон температур, °С-40...+70
