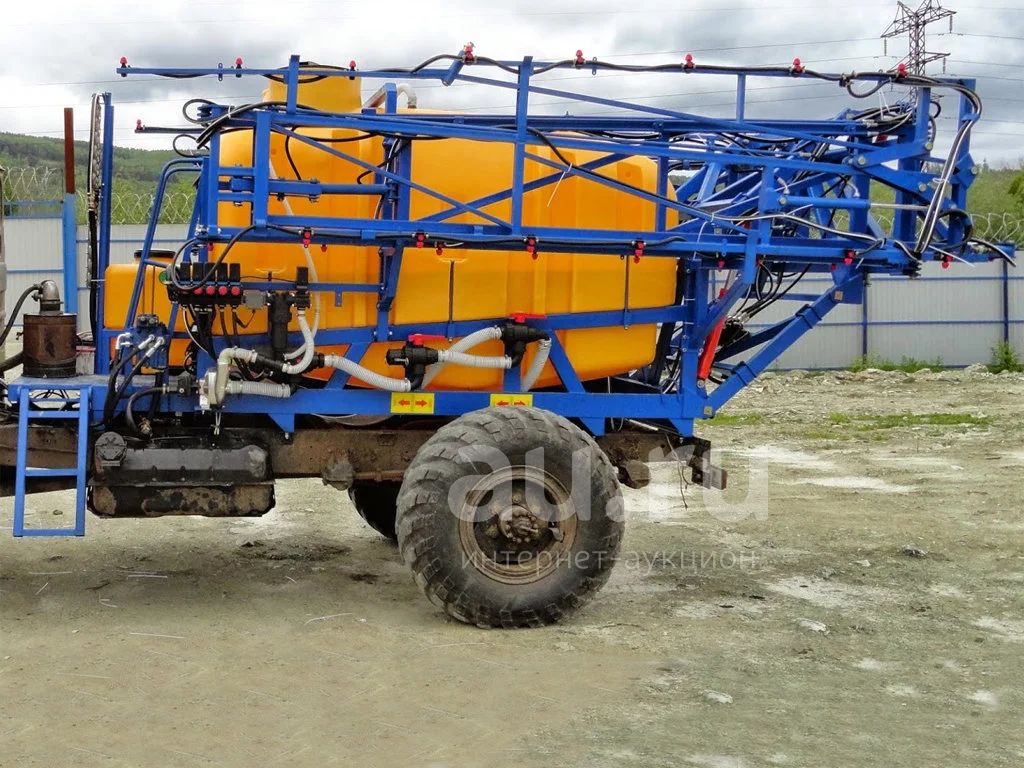

Опрыскиватель Заря-ОМГ-2500-24-04Ф

Емкость для рабочей жидкости (химикатов)2500 лЕмкость промывочная220 лЕмкость для мытья рук20 лГабаритные размеры в транспортном положении (ДхШхВ), не более5100х2270х1850ммГабаритные размеры в рабочем положении (ДхШхВ), не более5100х23700х2000ммРабочая ширина захвата24 мКоличество распылителей48 шт.Вес опрыскивателя без рабочей жидкости (химикатов), не более950 кгВысота заливочного отверстия емкости для рабочей жидкости от площадки оператора850 ммАгрегатированиеМонтаж на шасси автомобиля ГАЗВысота подъема штанги (от распылителей до поверхности земли)0,7-2,0 мПроизводительность насоса для подачи рабочей жидкости (D-203/BP-205)209 / 193 л/минДавление рабочей жидкости на выходе из насоса, до20 атмПривод насосаГидравлический (гидромотором)Скорость вращения вала насоса540 об/минДавление распыления1,5-8,0 атмПодъем-опускание и раскладывание штангГидравлическое

Опрыскиватель Заря-ОМГ-2500-24-04Ф, является монтируемым опрыскивателем полнообъемного распыления. Опрыскиватель монтируется на шасси автомобиля ГАЗ-66.

Опрыскиватель состоит из несущей рамы, штанги, рабочей емкости, механизма регулирования и складывания штанги гидравлического типа, комплекта аппаратуры щелевого исполнения и вспомогательного оборудования.

Штанга представляет собой конструкцию, выполненную из труб квадратного и круглого профиля. Штанга состоит из: центрального звена, первого звена, второго звена, третьего звена.

Штанга подвешена на раме посредством системы навески и гидроцилиндров подъема штанги, с помощью которого, осуществляется подъем или опускание штанги на заданную высоту обработки. В рабочем положении, устанавливаемом гидроцилиндрами, штанга свободно висит, что позволяет ей при выполнении работ самоустанавливаться на угол до 7 градусов относительно горизонтали. При раскладывании штанга фиксируется стопорным гидроцилиндром. На штангах установлены распылительные модули и трубопроводы подвода рабочей жидкости .

Система навески включает в себя амортизаторы и компенсационные пружины для стабилизации и обеспечения оптимального угла штанги при колебаниях.

Раскладывание, складывание штанги из рабочего в транспортное положение и обратно и подъем опускание штанги полностью гидравлическое. Управление гидравликой штанги осуществляется с помощью электрических гидрораспределителей.

Рабочая емкость выполнена из полиэтилена, установлена на раме и зафиксирована стальными стяжками. В заливной горловине емкости установлен сетчатый фильтр, в верхней части емкости выполнены отверстия для установки штуцеров для сброса рабочей жидкости при настройке расхода, в нижней части емкости установлены трубки для забора рабочей жидкости, в передней части емкости установлены гидроперемешивающие устройства.

Комплект аппаратуры щелевого исполнения состоит из фильтра грубой очистки, насоса с приводом от гидромотора, регулятора давления, распылителя с отсечным клапаном.

Рабочий раствор в распылители подается из рабочей емкости опрыскивателя через фильтр грубой очистки с помощью насоса.

Регулятор давления – 5-ти секционный используется для регулирования рабочего давления и для распределения жидкости по секциям. Может быть с ручным управлением, с ручным пропорциональным управлением, с электроуправлением от компьютера.

Отсечное устройство предназначено для перекрытия рабочей жидкости при окончании подачи рабочего раствора. Отсечное устройство состоит из корпуса, в который вставляется отсечной клапан и накидной гайки.

Распылитель предназначен для распыливания рабочего раствора до необходимого спектра капель. Время непрерывной работы распылителя продолжительное (годовая загрузка опрыскивателя составляет 320 ч.). Для исключения забивания форсунки в комплект отсечного устройства входит щелевой фильтр. Форсунка фиксируется в корпусе с помощью зажимной (байонетной) гайки.

На опрыскиватели Заря-ОМ-2500-24-04Ф монтируется комплект с форсуночными распылителями и мембранно-поршневым насосом с приводом от ВОМ трактора.
