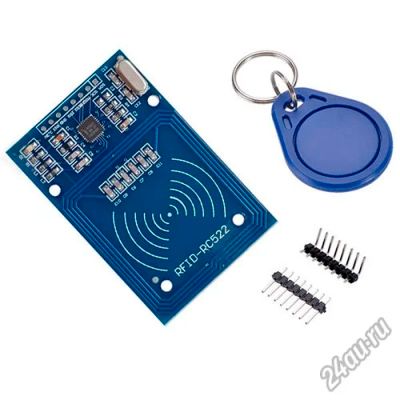

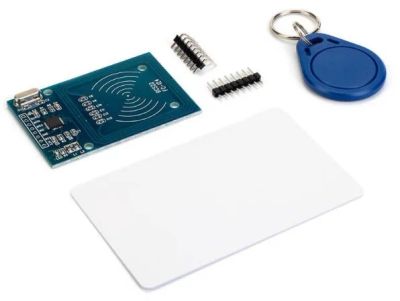

Считыватель RFID RC522 13.56MHz + карта + брелок | модуль MFRC-522 spi Arduino ардуино RF NFC
Снят с торгов продавцом.
Причина:
Продано
Считыватель RFID RC522 13.56MHz + карта + брелок | модуль MFRC-522 sp...
Описание лота
Состояние | Новое |

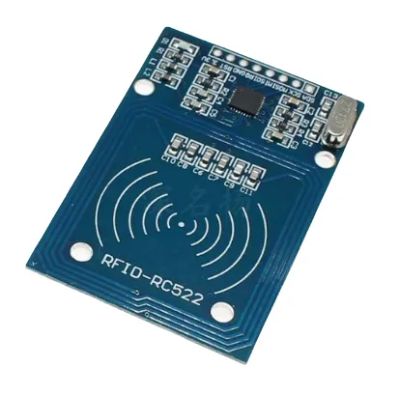

RC522 - популярный RFID модуль, позволяющий читать и записывать RFID метки, основан на микросхеме MFRC522. Распространен в различных устройствах для дублирования меток - домофонных ключей, пропусков, проездных, и т.д.
Характеристики (Коротко):
- Напряжение питания: 3.3v;
- Потребляемый ток: 13-26мА
- Рабочая частота: 13.56МГц
- Дальность считывания: 0 ~ 60 мм
- Интерфейс: SPI, максимальная скорость передачи 10 мбс
- Рабочая температура: –20 ~ 80 С°
- Размер: 40мм х 60мм
Характеристики (Подробно):
Ток потребления в режимах:
- дежурный 80 мкA
- ожидания 12 мA
- обычный не более 26 мA
- наибольший 30 мА
Частота HF 13,56 МГц | Частотная полоса 13,55–13,57 МГц
Расстояние считывания 0–25 мм
Сопровождаемые карты
классы S50, S70, Ultralight, Pro, DESFire
типы Mifare S50, Mifare S70, Mifare UltraLight, Mifare Pro, Mifare DESfire
Скорость передачи информации 106, 212, 424, 848 кбит/с
Стандарт протокола NFC Reader ISO 14443 A Mifare classic protocol
Шифрование Security Features Mifare classic™
Размеры 40 x 60 мм
Температура
- рабочая –20…80 С°
- хранения –40…85 С°
- Относительная влажность 5–95 %
Контакты и сигналы RFID RC522
- SCK тактовый сигнал SPI, вход
- MOSI передача от мастера к помощнику, вход SPI
- MISO передача от помощника к мастеру, выход SPI
- IRQ прерывание, выход
- GND общий
- RST сброс, вход
- 3.3 V питание
Считыватель поддерживает интерфейсы SPI, UART и I2C через которые происходит обмен данными с другими приборами. На плате модуля RFID RC522 установкой логических уровней на специальных выводах микросхемы выбран интерфейс SPI. С одним Arduinio могут работать несколько приборов, подключенных к шине SPI.
Соединение
Множество устройств, к которым подключается считыватель имеют питание 5 В. При соединении устройств с разной величиной питания одними линиями следует применять меры согласования. Для этого используется следующая схема.
Схема согласования считывателя RFID RC522 с главным модулем Arduino, питающимся от 5 В.
