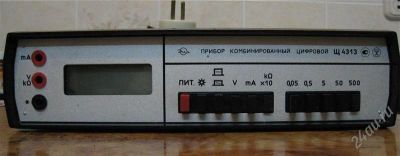

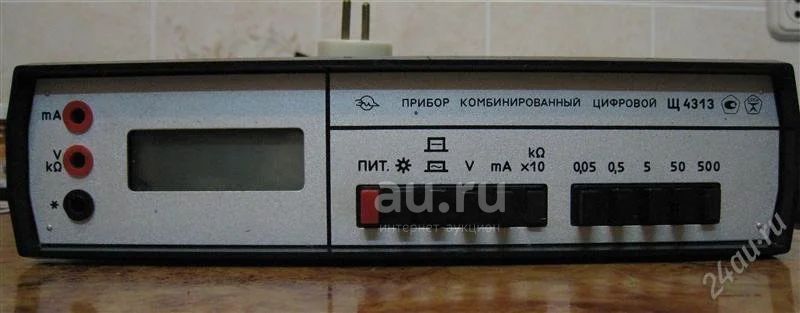

Прибор комбинированный цифровой типа щ4313.

Что-то из шнурков вроде как есть.

Небольшой дефект на дисплее, никоим образом не влияющий на ТХ.

Прибор Щ4313 комбинированный (Щ-4313, Щ 4313)

Для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока синусоидальной формы кривой и сопротивления постоянному току.

Диапазоны измерений:

Напряжение 0-500В

Ток 0-500мА

Сопротивление 0-5МОм

Предел допускаемой основной погрешности ?о, %:

на постоянном токе: от ±0,5 до ±1, от ±0,5 до ±1,5

на переменном токе: от ±1 до ±1,5

Прибор Щ4313 комбинированный предназначен для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока синусоидальной формы кривой и сопротивления постоянному току.

По устойчивости к воздействию температуры и влажности окружающего воздуха Приборы Щ4313 комбинированные соответствуют ГОСТ 22261-76 (группа 2).

Выбор полярности и запуск прибора автоматический; выбор рода работ и поддиапазонов измерений ручной.

Основные технические характеристики

Время измерения не более 40мс.

Дополнительная погрешность прибора Щ4313, вызванная отклонением напряжения питания от нормального значения до предельных значений рабочих напряжений, не превышает значения 0,5?о.

Дополнительная погрешность измерений (в процентах) силы переменной) тока. вызванная отклонением частоты измеряемого тока от верхней границы нормальной области частот до любого значения в рабочей области частот, не превышает значения.

?доп = ±[1+1(Iк/I-1)]

Дополнительная погрешность прибора (в процентах), вызванная 0тклоненном формы кривой измеряемого напряжения или тока от синусоидальной при содержании гармоник до 5 % в нормальной области частот,

?ф = ±kг?о,

где kг, - коэффициент гармоник измеряемого напряжения или тока, %.

Дополнительная погрешность прибора, вызванная отклонением температуры окружающего воздуха от нормального значения (20±2)°С до любой температуры и диапазоне от 10 до 35 °С, не превышает значения бо на каждые 10К отклонения температуры.

Продолжительность непрерывной работы прибора Щ4313 при питании си семи не менее 24 ч, при питании от батарей - не менее 8 ч.

Все характеристики прибора обеспечиваются непосредственно после его включения. Прибор Щ4313 комбинированный обеспечивает подавление помехи последовательною вида частотой 50 Гц не менее 60 дБ в режимах измерений напряжения и силы постоянного тока.

Питание Щ4313 осуществляется либо от сети переменною тока частотой 50 Гц напряжением 220В±15% при потребляемой мощности не более 20 ВА. либо от батарей напряжением (17,5±2,5)В при токе потребления не более 100 мА.

Габаритные размеры 300х70х300 мм; масса 3 кг.

Наработка на отказ не менее 2000 ч.

Срок службы не менее 6 лет.

Измеряемый параметр

Диапазон измерений

Разрешающая

способность

Входная характеристика

Напряжение

5мВ-50мВ

10мкВ

Сопротивление: 100 МОм

50мВ-500мВ

100мкВ

0,5В-5В

1мВ

1 МОм

5В-50В

10мВ

50В-500В

100мВ

Ток

5мкА-50мкА

10нА

Падение напряжения на зажимах не более 800мВ

50мкА-500мкА

100нА

0,5мА-5мА

1мкА

5мА-50мА

10мкА

50мА-500мА

100мкА

Сопротивление

50 Ом - 500 Ом

0,1 Ом

Максимальный ток через измеряемое сопротивление 100мкА

0,5кОм-5кОм

1 Ом

5кОм-50кОм

10 Ом

50кОм-500кОм

100 Ом

0,5МОм-5МОм

1кОм

Измеряемый параметр

Предел допускаемой основной погрешности ?о, %

Область частот, Гц

на постоянном токе

на перемен-

ном токе

нормаль-

ная

рабочая

Напряжение

±[1 + 1(Uк/U-1)]

±[1,5 + 1,5(Uк/U-1)]

45-20000

-

±[0,5 + 0,5(Uк/U-1)]

±[1 + 1(Uк/U-1)]

45-5000

45-1000

Ток

±[1 + 1(Iк/I-1)]

±[1,5 + 1,5(Iк/I-1)]

45-20000

-

± [0,5 + 0,5(Iк/I-1)]

±[1 + 1(Iк/I-1)]

45-10000

10000-

20000

45-1000

1000-

10000

Сопротивление

±[1,5+1,5(Rк/R-1)]

-

-

-

±[0,5 + 0,5(Rк/R-1)]
