TTD 051 Ответвительные прокалывающие зажимы

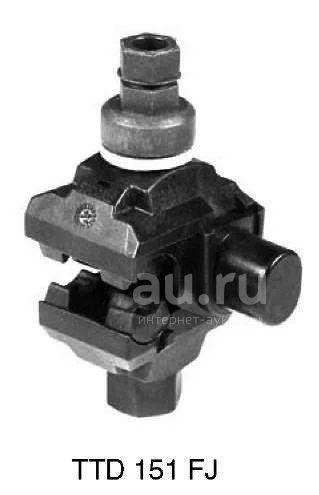

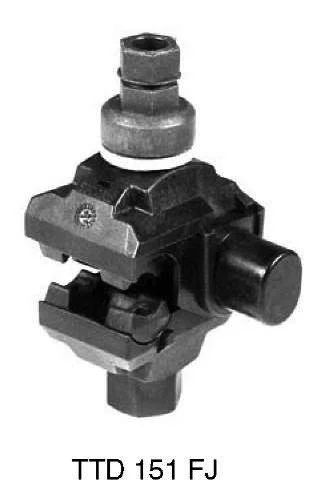

TTD Ответвительные прокалывающие зажимы Применяются для выполнения электрических соединений между изолированными проводами магистрали (медный или алюминиевый) и ответвления (медный или алюминиевый). • Обеспечивают одновременное прокалывание изоляции магистрали и ответвительной линии. • Имеют стальной соединительный болт, обработанный методом горячего оцинкования, полностью изолированный от токоведущих частей линии. • Съемный изолирующий колпачок обеспечивает восстановление изоляции конца ответвительного провода и выполнение ответвления вправо или влево. • Необходимое усилие прокалывания изоляции обеспечивается при любых температурах монтажа за счет применения срывной головки из композитного материала. Технические данные: Обозначение Сечение магистрали (мм2) Сечение ответвления (мм2) Максимальный ток (A) Болт Срывной элемент Момент силы срыва (Нм) Размер головки болта (мм) TTD 041 FJ, FJ2TA 6 - 35 1,5 - 10 86 1 х М8 9 13 TTD 051 FJ, FJ2TA 16 - 95 1,5 - 10 86 1 x M8 9 13 TTD 101 FJ, FJ2TA 6 - 54 (2,5)6 - 35 200 1 x M8 9 13 TTD 151 FJ, FJ2TA 25 - 95 (2,5)6 - 35 200 1 x M8 14 13 TTD 171 FJ, FJ2TA 25 - 120 (2,5)6 - 35 200 1 x M8 14 13 TTD 201 FJ, FJ2TA 35 - 95 25 - 95 377 1 x M8 18 13 TTD 211 FJ, FJ2TA 35 - 120 16 - 70 310 1 x M8 18 13 TTD 251 FJ, FJ2TA 50 - 150 25 - 95 377 1 x M8 18 13 TTD 271 FJ, FJ2TA 35 - 120 35 - 120 437 1 x M8 18 13 TTD 401 FJ, FJ2TA 50 - 185 50 - 150 504 2 x M8 18 13 Примечание: сечение провода ответвления, указанное в круглых скобках применимо к медному проводу. Опции: • FJ - один съемный изолирующий колпачок с эластичным наконечником. • FJ2TA - два изолирующих колпачка с эластичными наконечниками, заполненными смазкой; ненужный колпачок удаляется.
