Кабельная муфта СТП-10 35\50

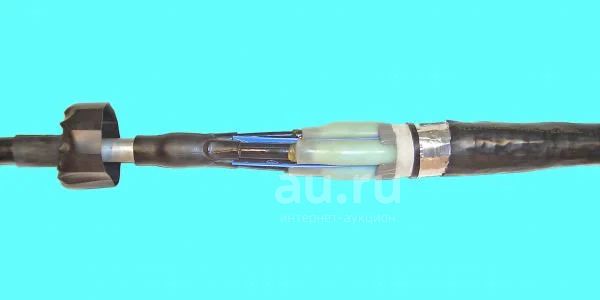

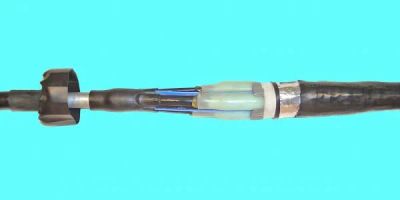

Применение Кабельные муфты Стп-10 предназначены для соединения силовых кабелей с бумажной пропитанной изоляцией в общей свинцовой или алюминиевой оболочке и стальной ленточной броней (или без брони) на напряжение до 10 кВ, проложенных в земле и в кабельных сооружениях. Кабель ААБл, АСБ, ААШв и др. Конструкция На жилы кабеля устанавливаются термоусаживаемые фазные трубки. Корешок разделки заполняется специальным мастичным маслостойким материалом, выравнивающим напряженность электрического поля на срезе экрана, и герметизируется термоусаживаемой перчаткой. Жилы кабеля соединяются болтовыми соединителями. На соединители устанавливаются пластины мастичного материала, выравнивающего напряженность электрического поля вдоль соединителя. Изоляция жил восстанавливается термоусаживаемыми изолирующими манжетами. Между жилами устанавливается межфазная распорка с мастичным слоем. Пространство вокруг жил заполняется термопластичной мастикой. Жилы стягиваются стеклолентой. Внутренняя термоусаживаемая трубка восстанавливает оболочку. На внутренние поверхности термоусаживаемых элементов нанесен клей-расплав. Экран восстанавливается алюминиевой фольгой. Наружный термоусаживаемый шланг и специальный мастичный герметик обеспечивают механическую защиту и герметичность.
