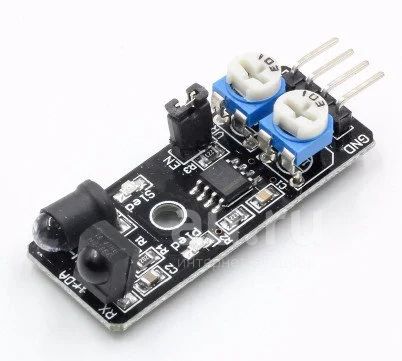

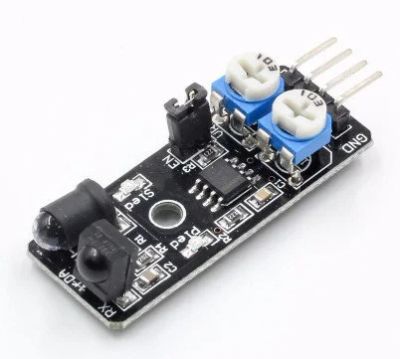

Модуль дальномера KY-032

ИК датчик препятствий KY-032 - способен определить наличие преград в зоне срабатывания. Расстояние срабатывания датчика регулируется от 1 см до 50 см, его можно настроить с помощью подстроечного резистора. Так же имеется второй подстроечный резистор, который используется для настройки несущей частоты, передаваемой инфракрасным передатчиком. Требуемая частота передатчика 38000 Гц ±2000 Гц. Приемник жестко с конвейера настроен на прием только этой частоты, с допустимым отклонением ±2 кГц

Характеристики KY-032:

Генератор частоты: NE555

Приемник ИК сигнала: TSOP48 HS38BD

Несущая частота приемника TSOP: 38000 Гц

Рабочее напряжение: 3.3 В - 6 В

Расстояние срабатывания: 1 .. 50 см

Тип датчика: диффузионный

Световая индикация: светодиод "Питание" и светодиод "Сигнал"

Регулировка чувствительности: потенциометр

Регулировка частоты: потенциометр

Угол срабатывания: 35°

Выходной сигнал: TTL

Размер: 45 x 11 мм

Инструкция по настройке KY-032:

1-Подключите к датчику питание 5 В.

2-Установите на расстоянии 10 см препятствие.

3-Потенциометр "Чувствительность", выкрутить до упора вправо.

4-Вращением второго подстроечного резистора "Частота", добиваемся включения свечения сигнального светодиода "Sled".

5-Если сигнальный светодиод включается без препятствий, то плавно снижаем чувствительность пока он не выключится.
