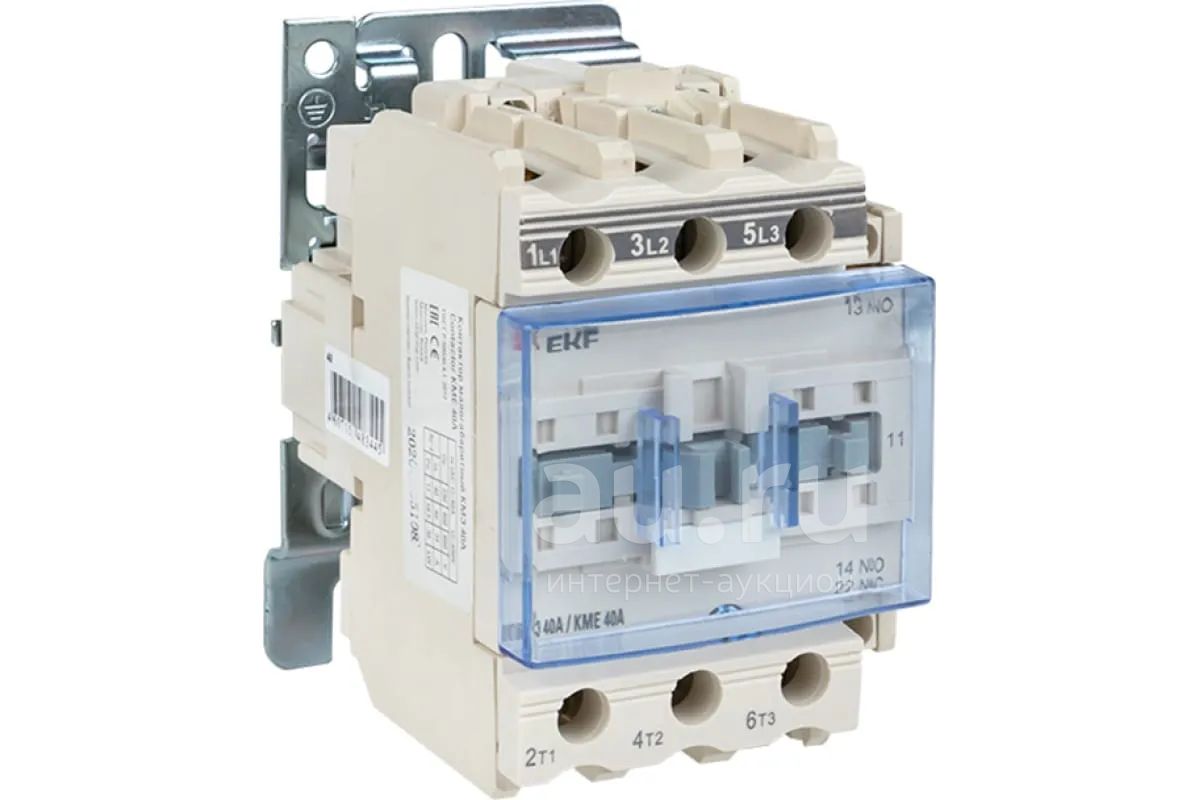

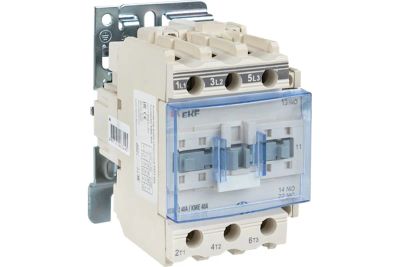

Контактор КМЭ малогабаритный 40А/220В/NO+NC EKF

Артикул ТР000025365.
Контакторы КМЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭ.

Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИКоличество полюсов: 3P Наличие дополнительных контактов: 1NO, 1NC Номинальное импульсное напряжение, Uimp: 8кВ Номинальное напряжение изоляции, Ui: 660 В Условный ток короткого замыкания, Inc: 3000 А Износостойкость (мех.): 20 млн циклов Номинальное рабочее напряжение переменного тока, Uе, В, 50–60 Гц: 230,400,600 Максимальная кратковременная нагрузка ( t < 1c): 720А

Технические характеристики EKF КМЭ КМЭ 40А 220В NO+NC ctr-s-40-220
Тип силовой
Способ установки DIN-рейка/монтажная плата
Степень защиты 20 IP
Номинальный ток 40 А
Род тока переменный (AC)
Номинальное рабочее напряжение 220(230) В
Напряжение катушки управления 220 В
Количество полюсов 3
Количество фаз 3
Материал корпуса термостойкая пластмасса
Категория размещения 3
Климатическое исполнение УХЛ4
Кнопки управления нет
Число и исполнение доп. контактов 1NO+1NC
Бесконтактный нет
Исполнение нереверсивный
Тепловое реле нет
Модель теплового реле нет
Вес нетто 1.3 кг
Модельный ряд PROxima
Габариты без упаковки 74х127х114 мм

Преимущества EKF КМЭ КМЭ 40А 220В NO+NC ctr-s-40-220
Самопозиционирующиеся подвижные контакты Могут качаться, подпружинены и имеют сферическую поверхность Мостиковый контакт создает условия для быстрого гашения дуги
Наличие дополнительных контактов для организации автоматизации
Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надежно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления
Маркировочная площадка в комплекте для идентификации контакторов в щите
Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе
Высокая коммутационная стойкость
Рифленая поверхность дополнительных контактов для присоединения с целью увеличения токопроводности и надежности соединения
Сердечник магнитной системы с уменьшенными вихревыми потерями
Тарельчатые зажимы для надежного присоединения проводников
Высокая коммутационная износостойкость Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации
Возможность установки как на DIN-рейку, так и на монтажную панель
Корпус и подвижная траверса выполнены из термостойкой пластмассы, не поддерживающей горение
